独立型小電力ソーラー発電システムを作ろう
<第二十二回> -5月の発電量測定-
概要
思い付きで小電力のソーラー発電システムを作ることにして、システムが完成して運用を開始し、2020年8月より発電電力の測定を開始した。
1.第二十二回の目的
2021年5月1日~5月31日までのデータが取得できたので、結果をまとめる。
2.5月の発電電力測定結果
・HIOKI製のデータロガーを使い、ソーラーパネルの電圧と電流のログを取得した。(詳細は第十二回・第十三回に記載)
・5月1日から31日まで、31日間分を取得した。
・表22-1にソーラーパネルの発電電力と、同期間中の使用電力を示す。
表22-1 5/1~5/31のソーラーパネルの発電電力と、同期間中の使用電力
ソーラーパネル発電電力 | 使用電力 | ||
瞬時電力(W) | 10.8 | 瞬時電力(W) | 16.9 |
発電時間(h) | 396 | 使用時間(h) | 118 |
総発電電力量(kWh) | 4.26 | 使用電力量(kWh) | 2.0 |
一日平均発電電力量(Wh) | 139 | 一日平均使用電力量(Wh) | 65.5 |
・5月の一日当たりの平均の発電電力量は139Whとなった。
・5月は天候が安定するかと思いきや、意外と雨が多くて、4月よりも10%程度発電量が落ちた。
・使用電力量と発電電力量からシステム全体の効率を求めると、
2.0 / 4.26 = 46.9%
となった。

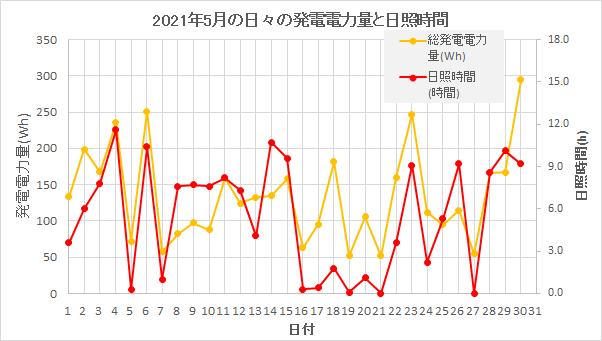

・図22-1に5月のソーラーパネルの日々の発電電力量と日照時間の関係を示す。
(日照時間のデータは、気象庁のHPから該当期間の長野市の日照時間をダウンロードしたもの)
図22-1 ソーラーパネルの日々の発電電力と日照時間の関係

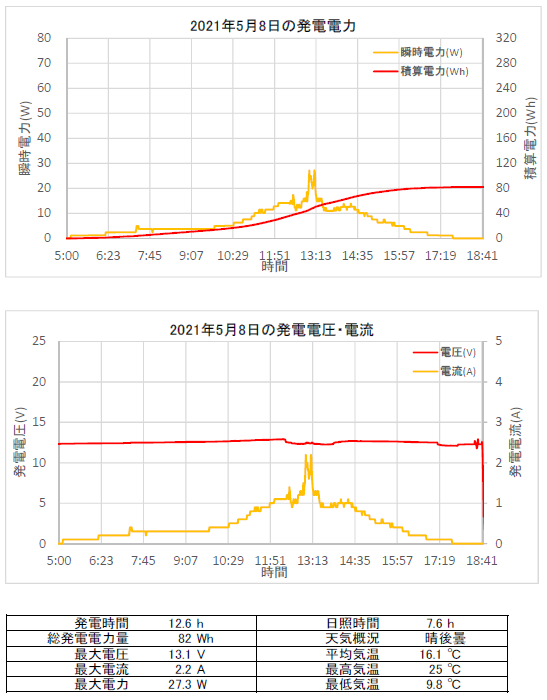

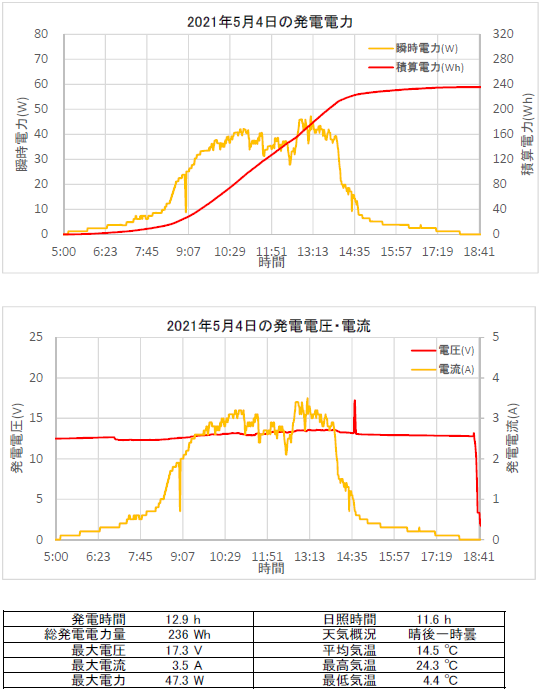

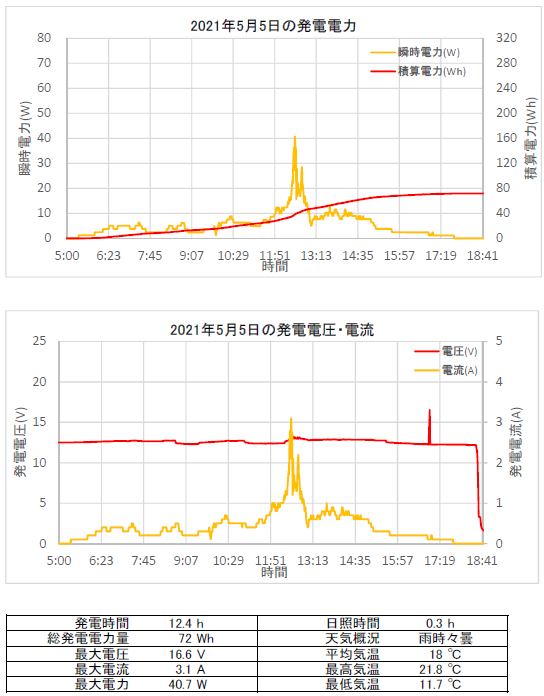

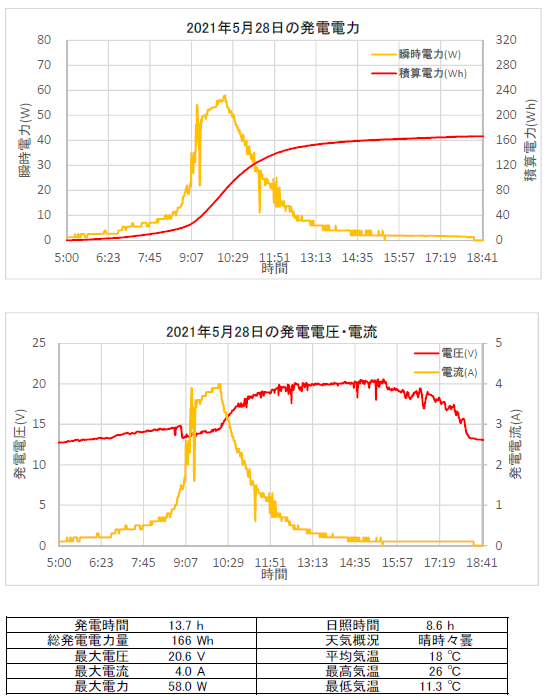

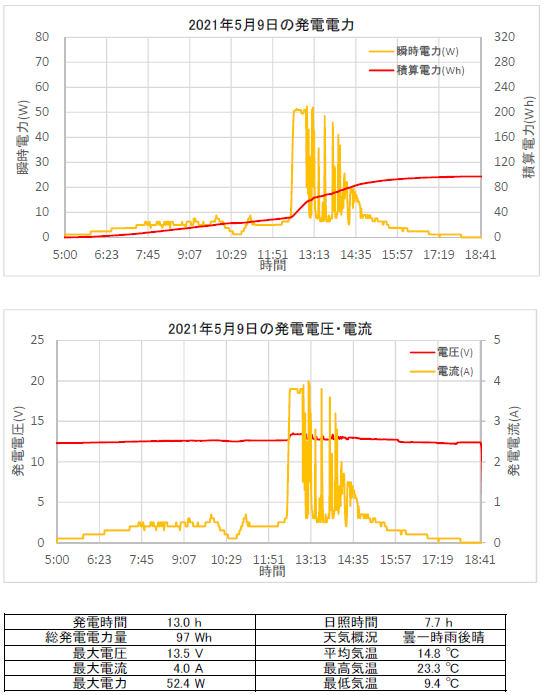

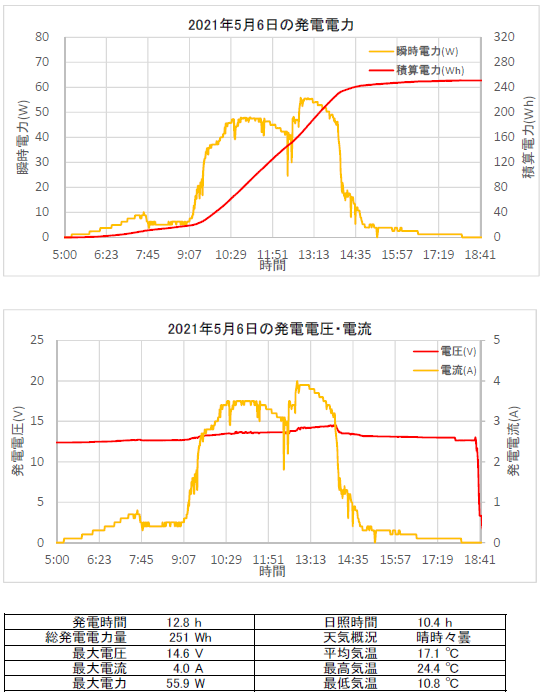

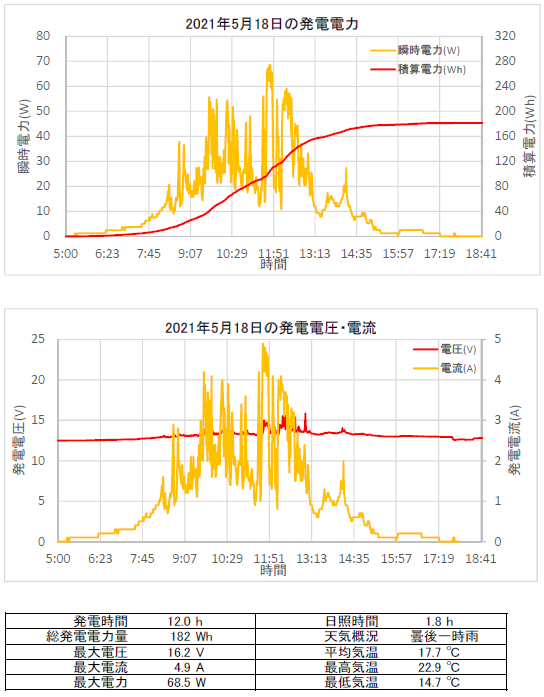

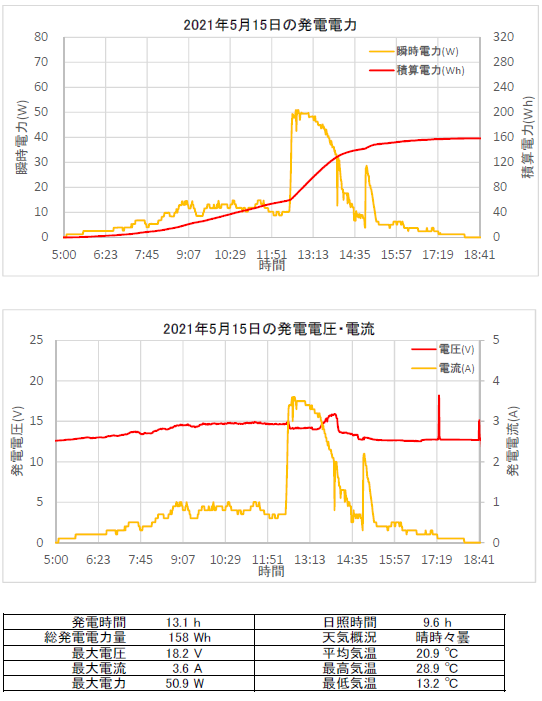

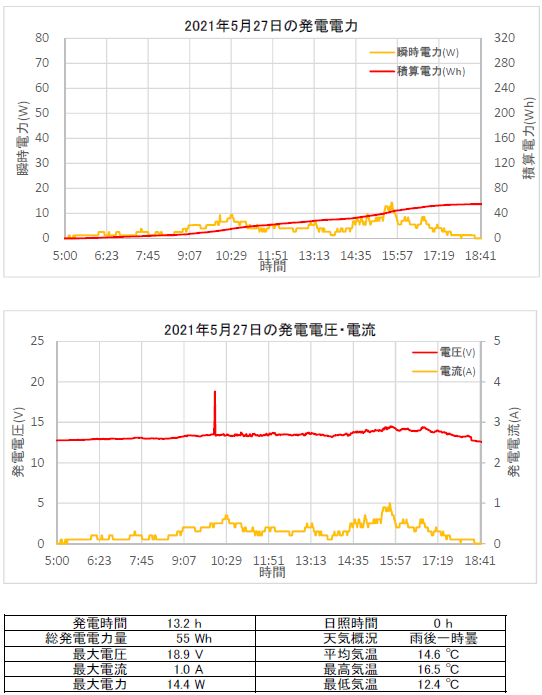

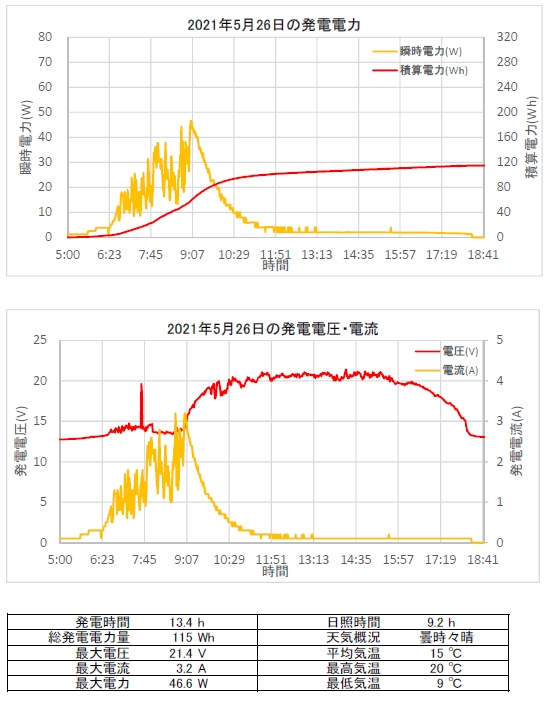

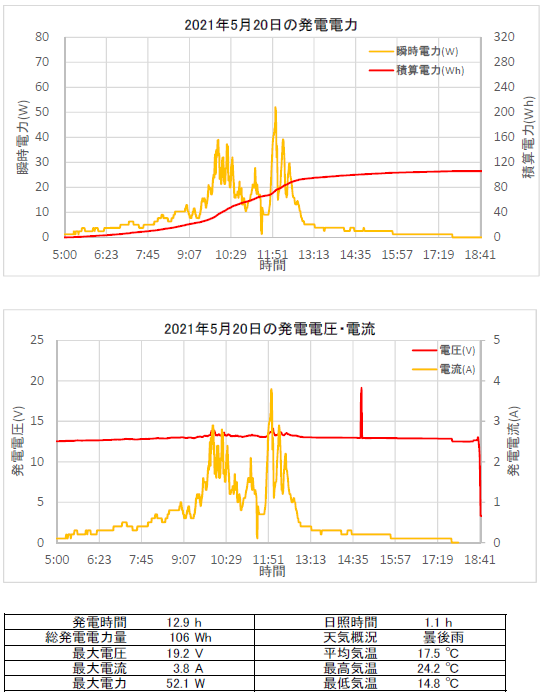

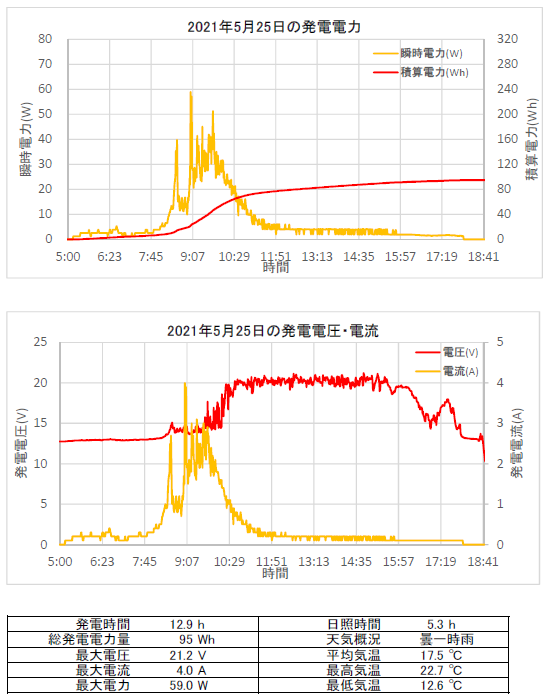

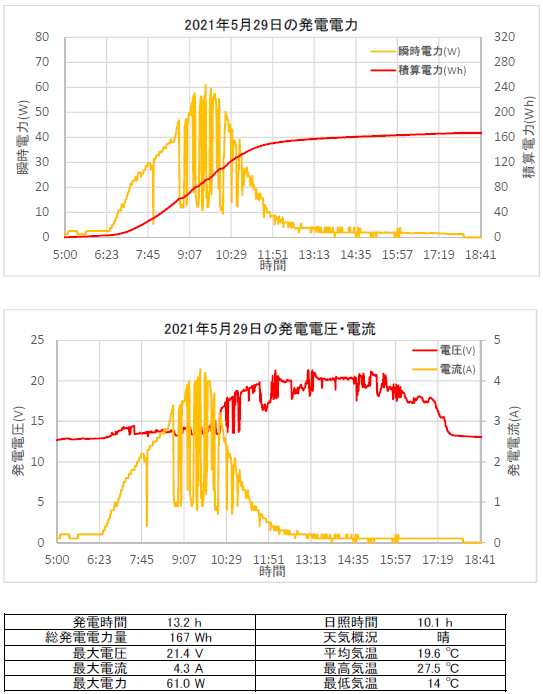

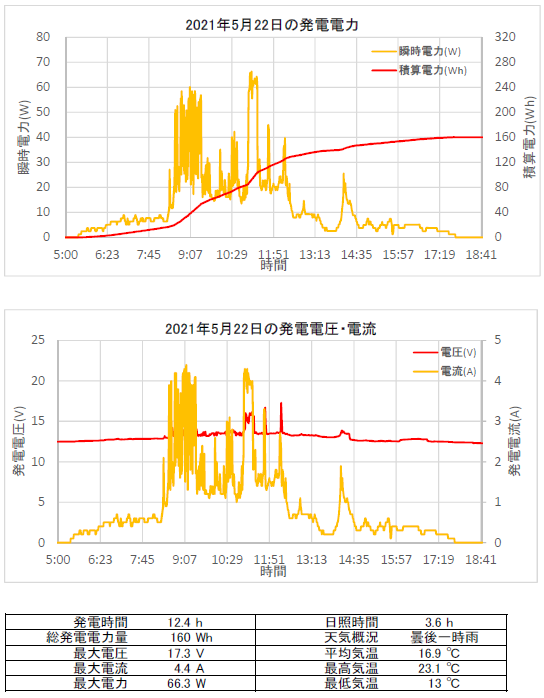

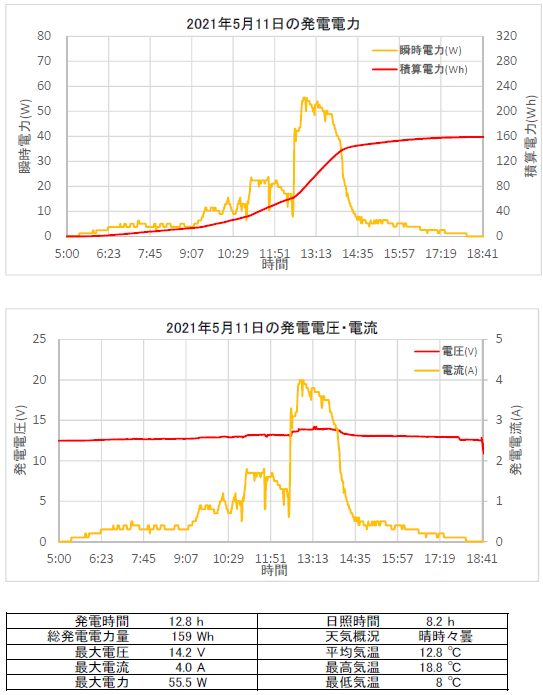

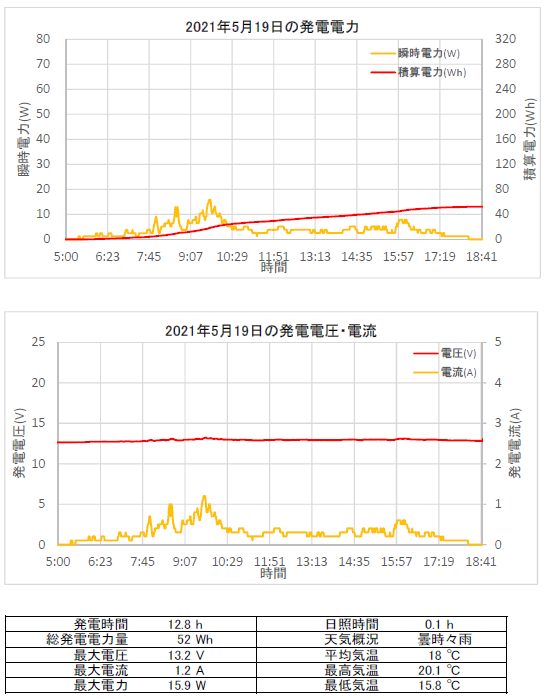

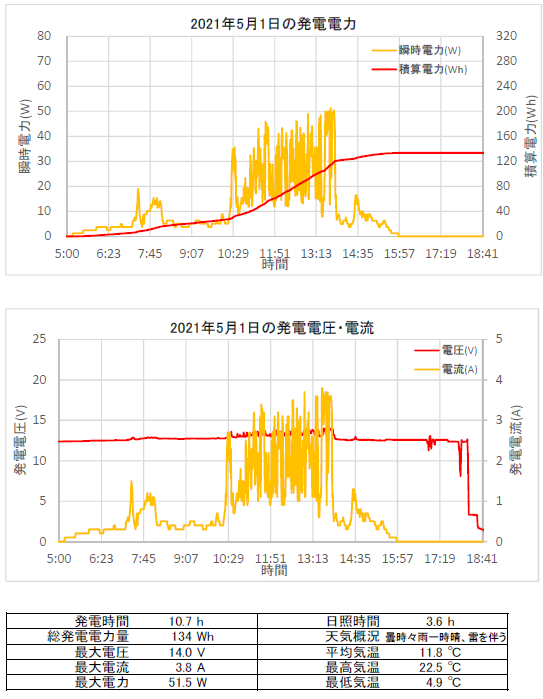

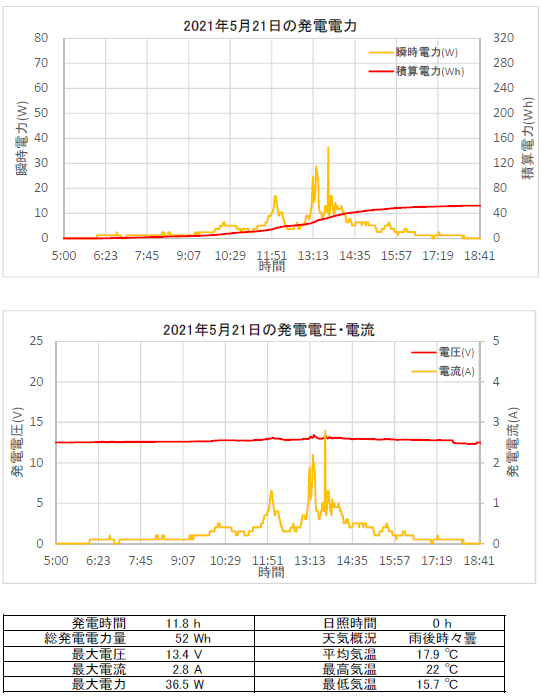

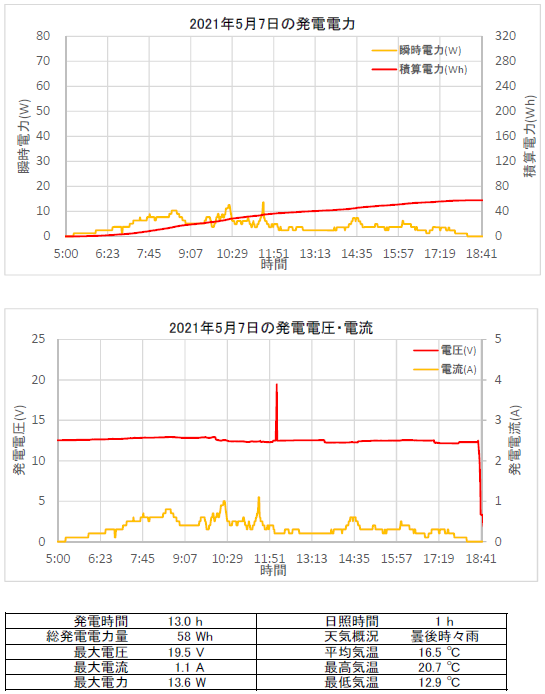

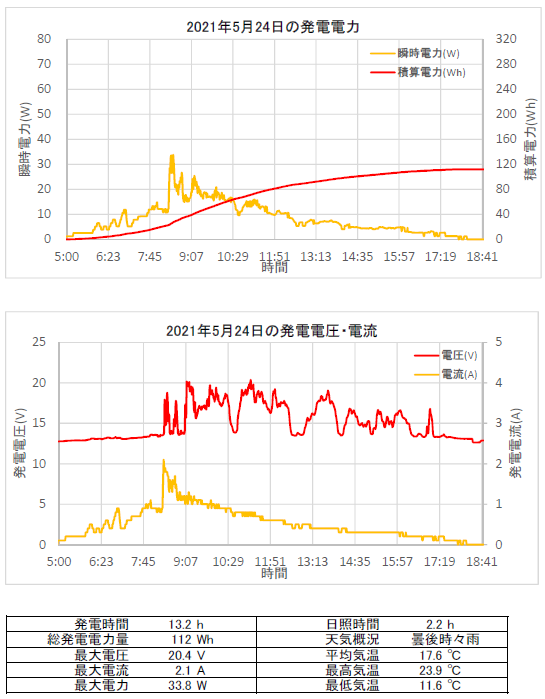

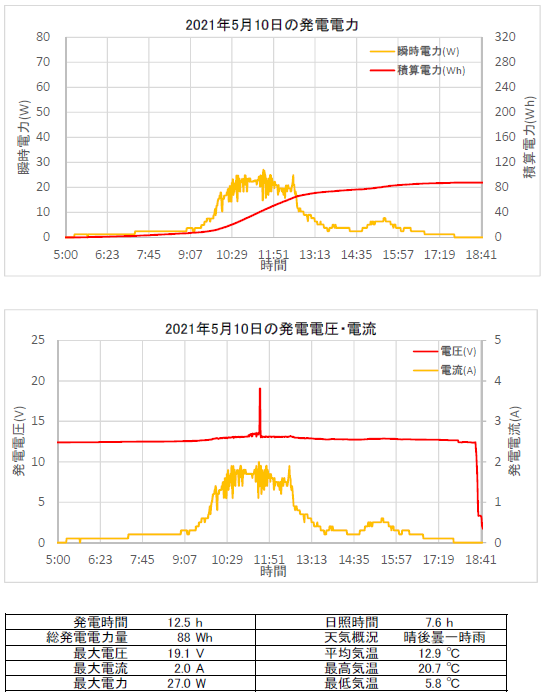

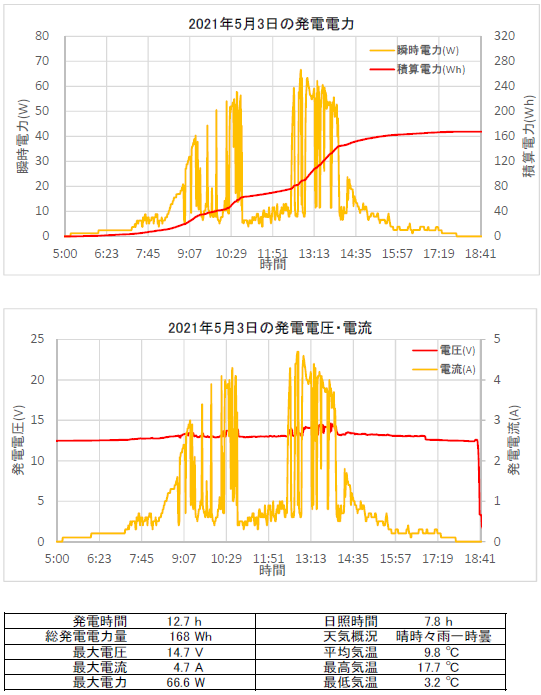

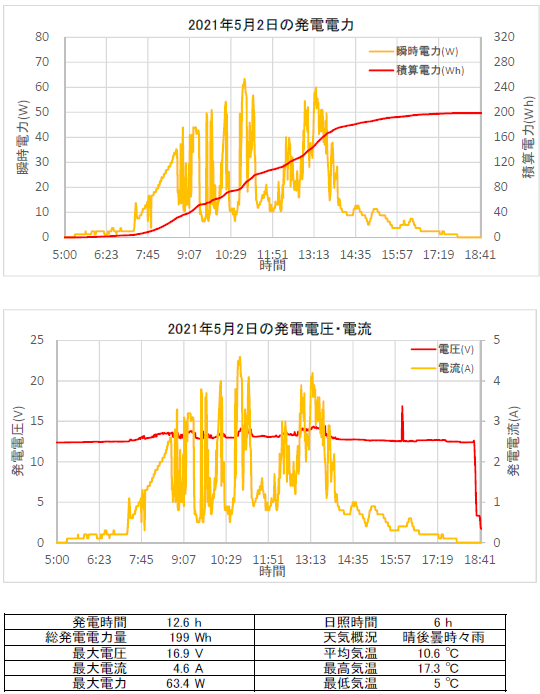

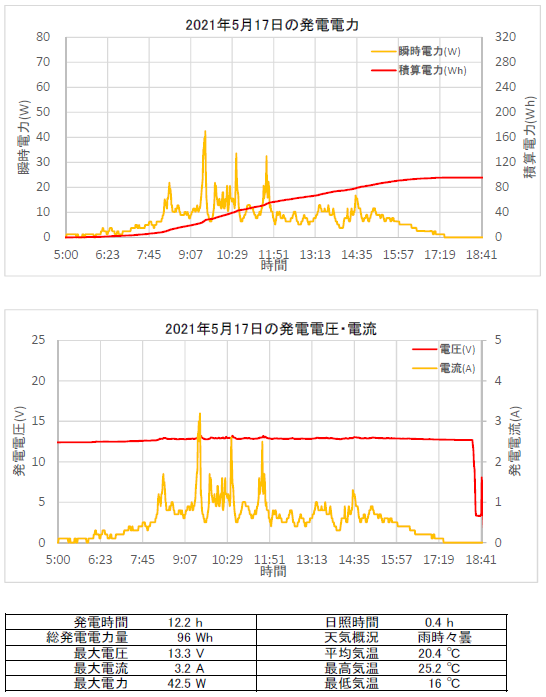

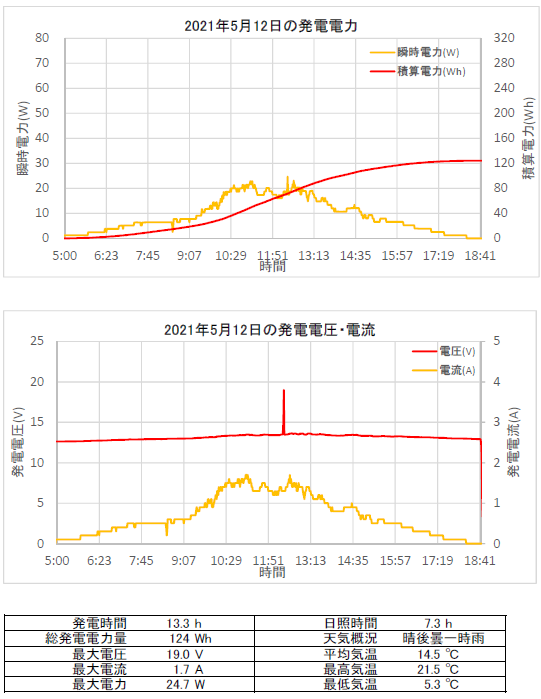

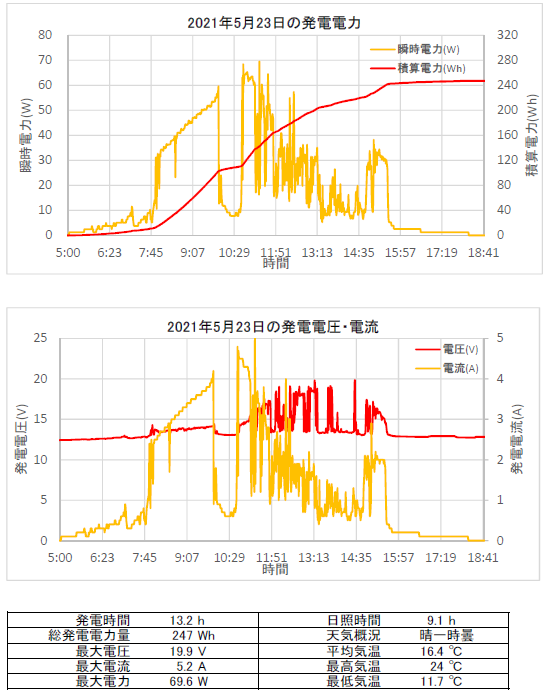

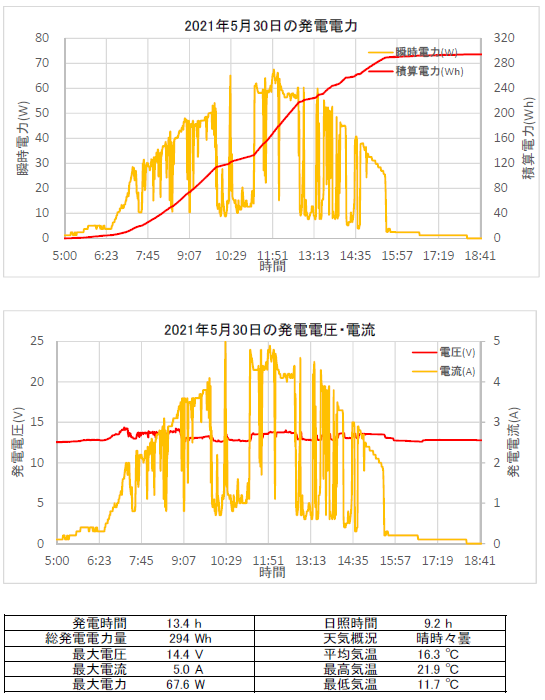

・5月1日~5月31日までの日々の発電特性を載せておく。
・上段が発電電力、下段が電圧と電流を示す。
3.次回の課題
・引き続き、電力測定を行う。
