ぽんこつエンジニ屋のDIYぷち発電プロジェクト(第二十八回)

独立型小電力ソーラー発電システムを作ろう

<第二十八回> -10月の発電量測定-
概要

 思い付きで小電力のソーラー発電システムを作ることにして、システムが完成して運用を開始し、2020年8月より発電電力の測定を開始した。



1.第二十八回の目的

 2021年10月1日~10月31日までのデータが取得できたので、結果をまとめる。



2.10月の発電電力測定結果

・HIOKI製のデータロガーを使い、ソーラーパネルの電圧と電流のログを取得した。(詳細は第十二回・第十三回に記載)

f:id:lupoGTI:20200808171807j:plain

f:id:lupoGTI:20200808171812j:plain

f:id:lupoGTI:20201125215625j:plain



・10月1日から31日まで、31日間分を取得した。

 ・表28-1にソーラーパネルの発電電力と、同期間中の使用電力を示す。



表28-1 10/1~10/31のソーラーパネルの発電電力と、同期間中の使用電力

ソーラーパネル発電電力 使用電力
瞬時電力(W) 14.3 瞬時電力(W) 18.9
発電時間(h) 298 使用時間(h) 123
総発電電力量(kWh) 4.26 使用電力量(kWh) 2.3
一日平均発電電力量(Wh) 138 一日平均使用電力量(Wh) 75.3


・10月の一日当たりの平均の発電電力量は138Whとなった。

・使用電力量と発電電力量からシステム全体の効率を求めると、

   2.3 / 4.26 = 54.5%

 となった。

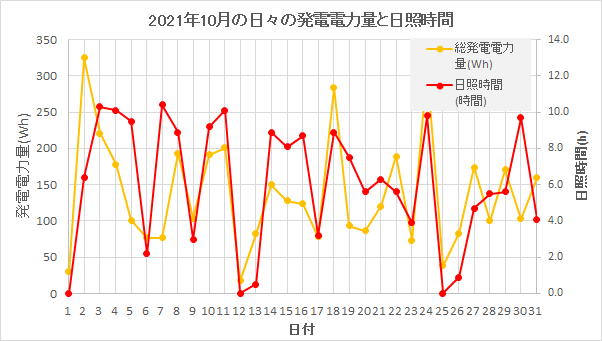

・図28-1に10月のソーラーパネルの日々の発電電力量と日照時間の関係を示す。

 (日照時間のデータは、気象庁のHPから該当期間の長野市の日照時間をダウンロードしたもの)

f:id:lupoGTI:20211107183023p:plain

   図28-1 ソーラーパネルの日々の発電電力と日照時間の関係

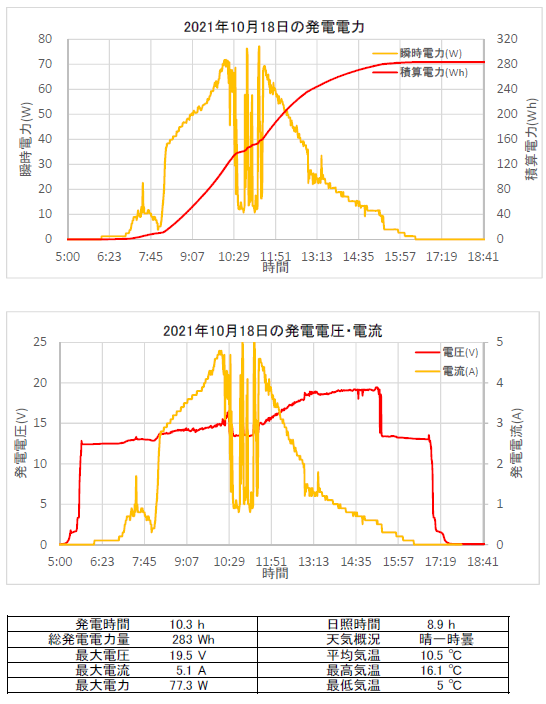

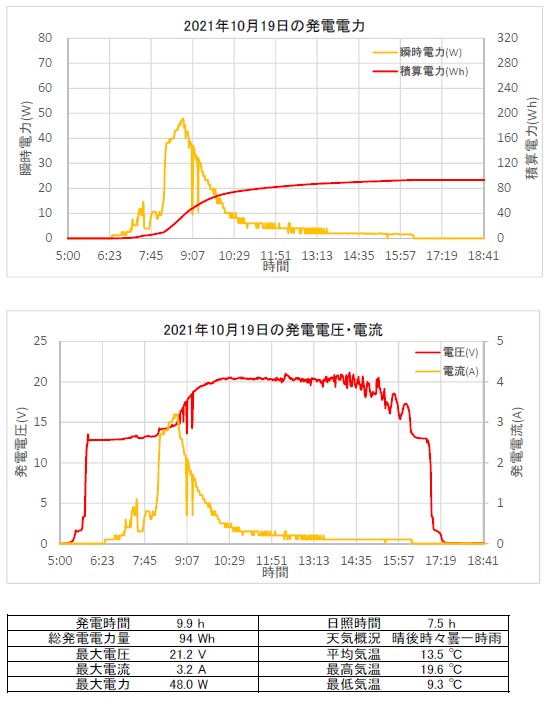

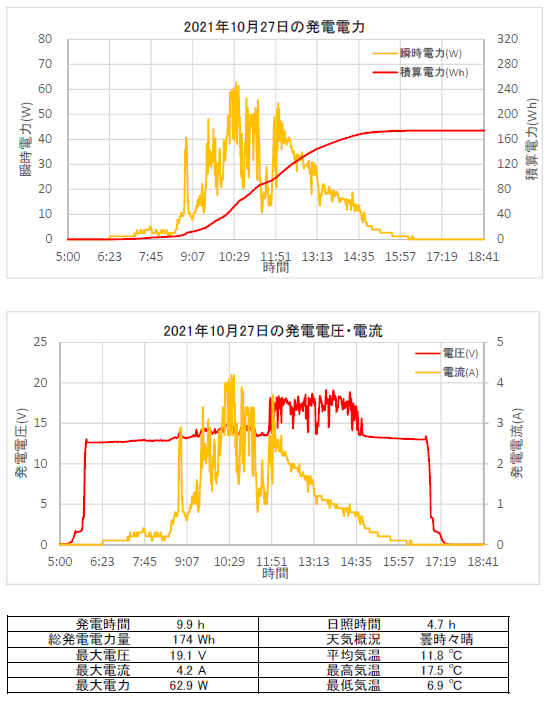

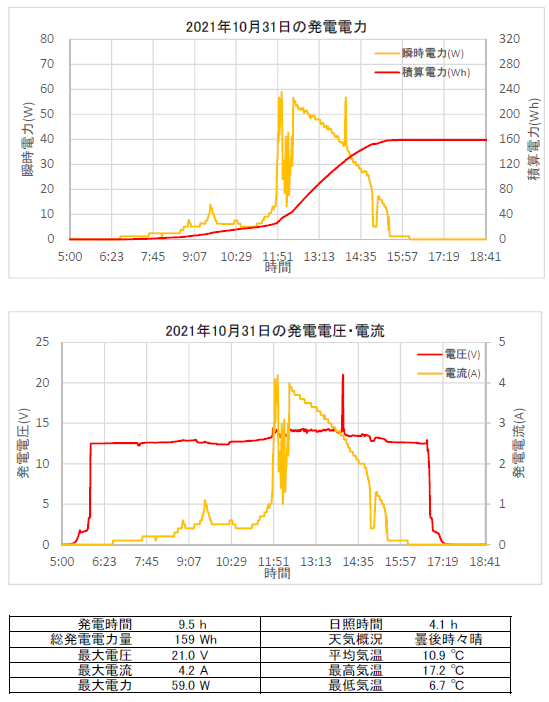

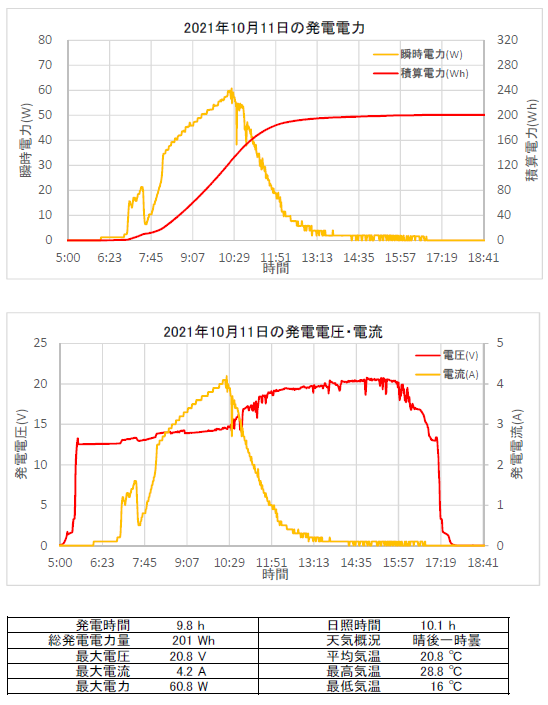

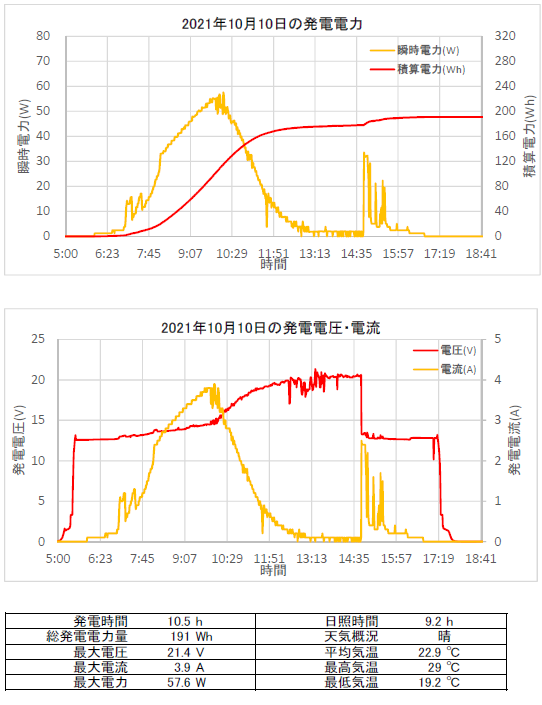

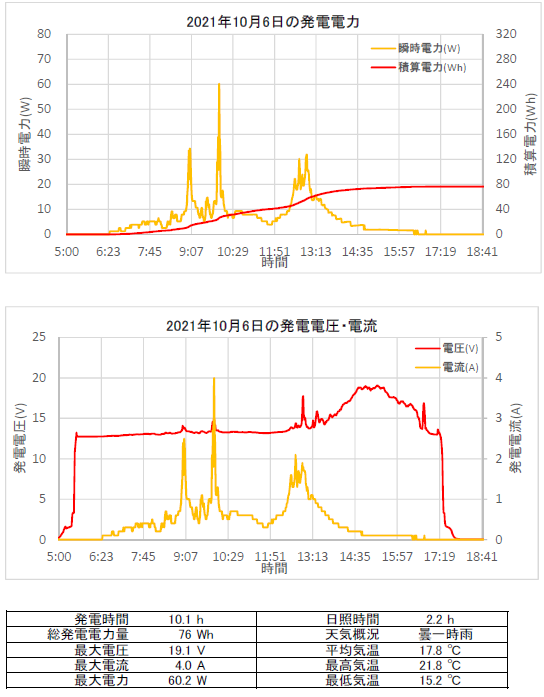

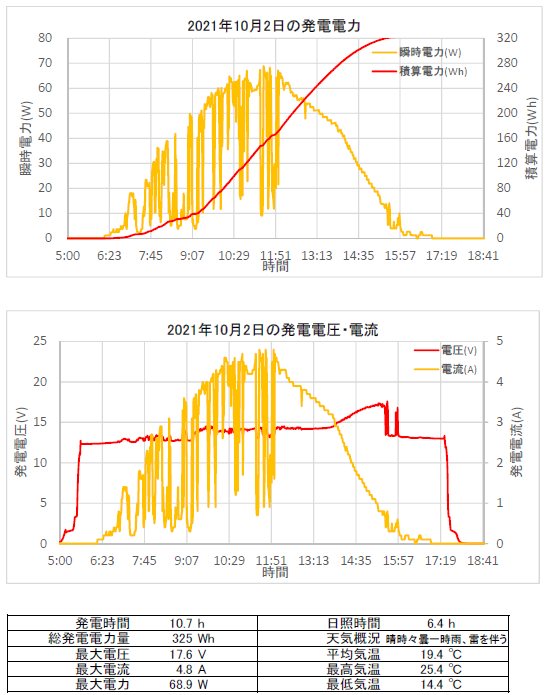

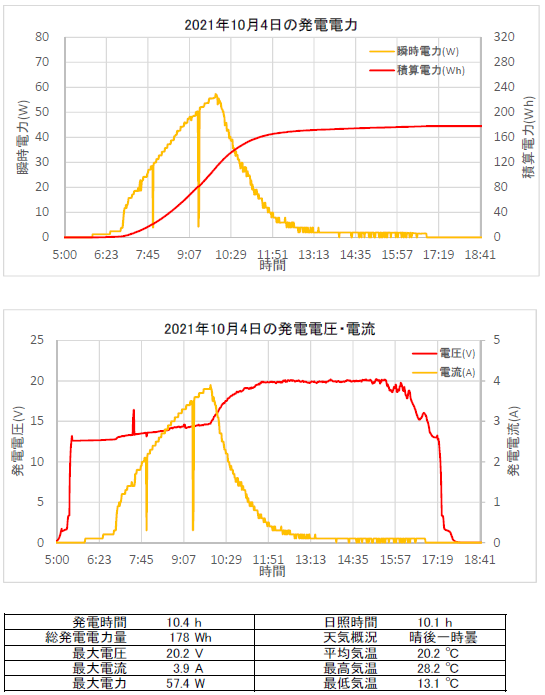

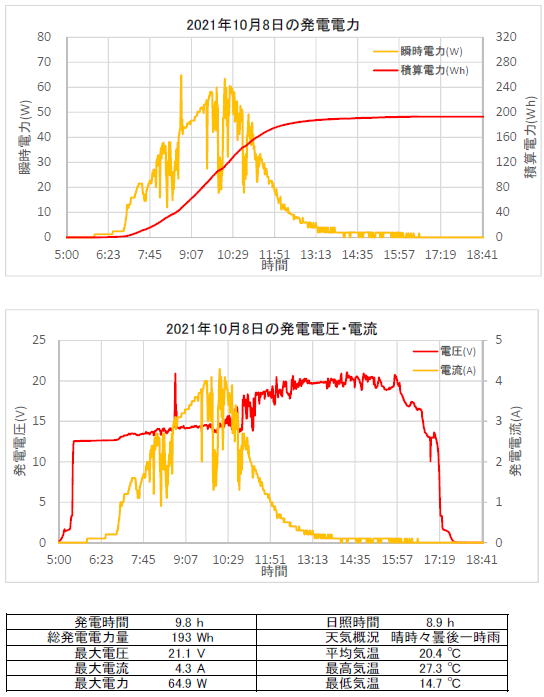

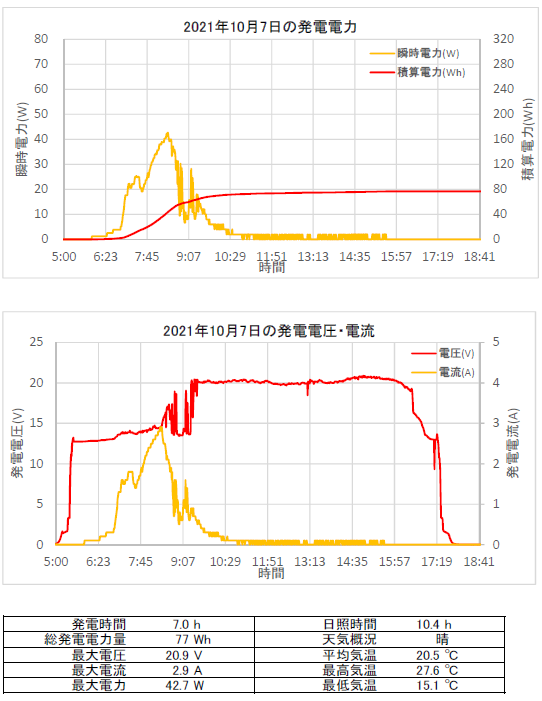

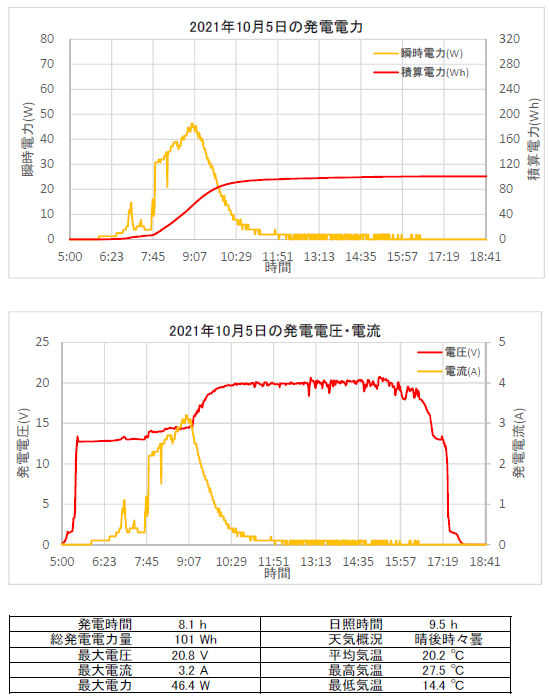

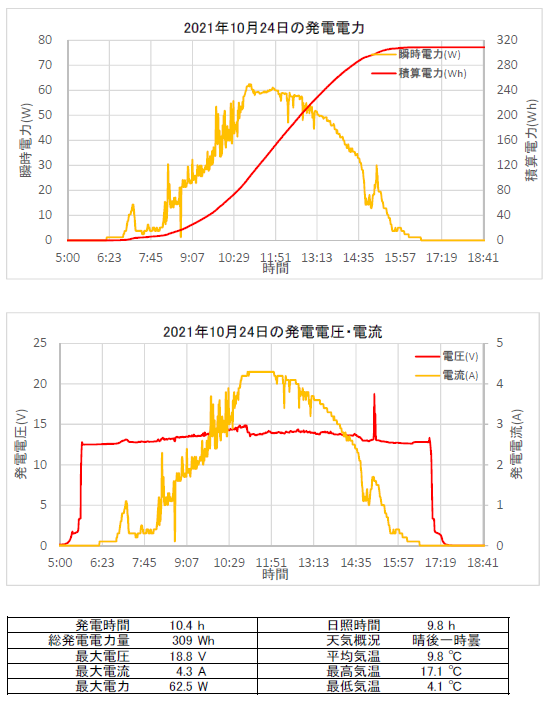

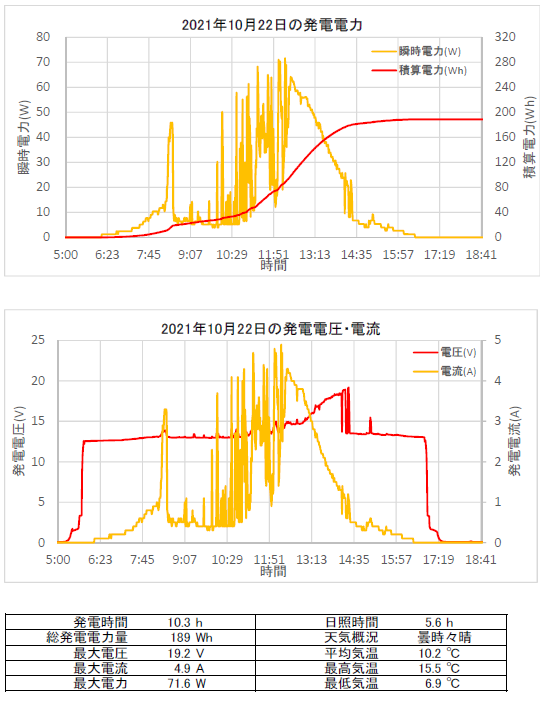

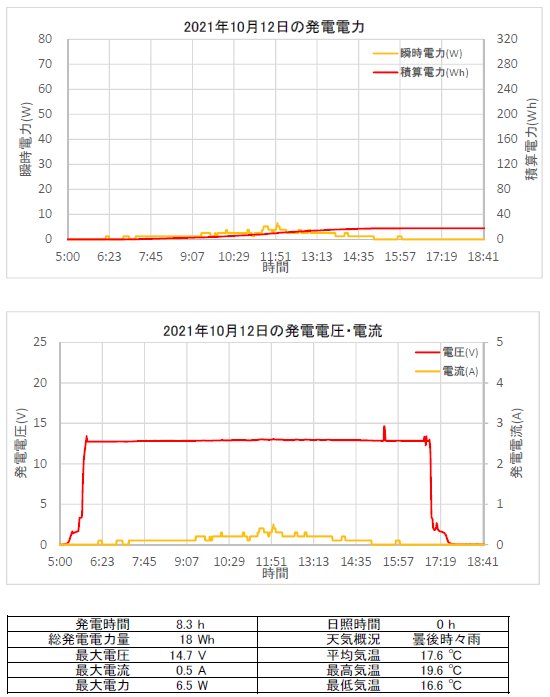

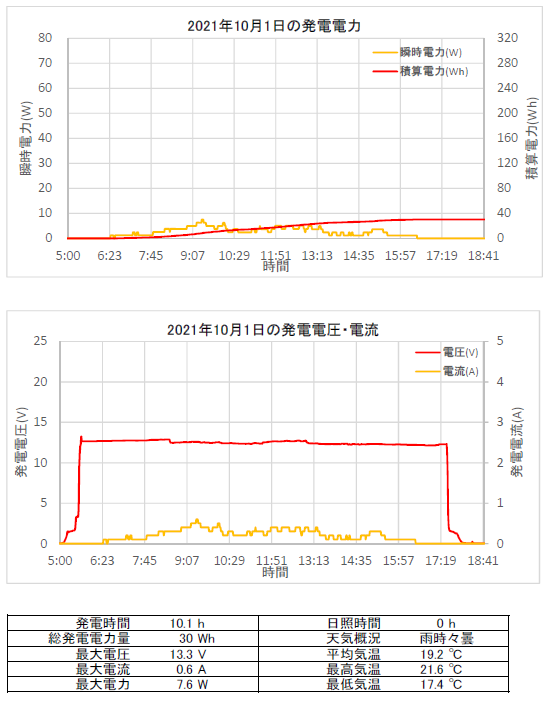

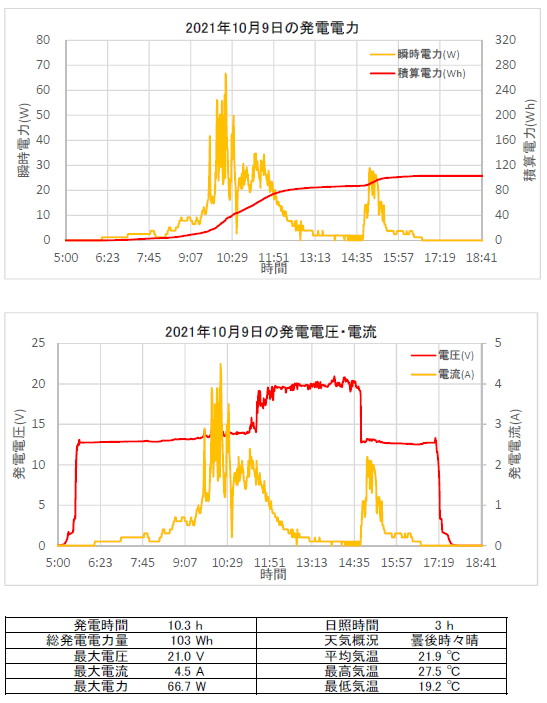

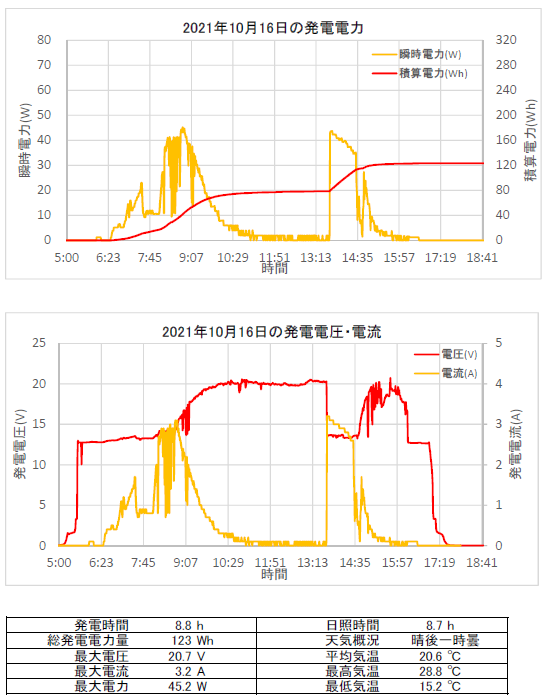

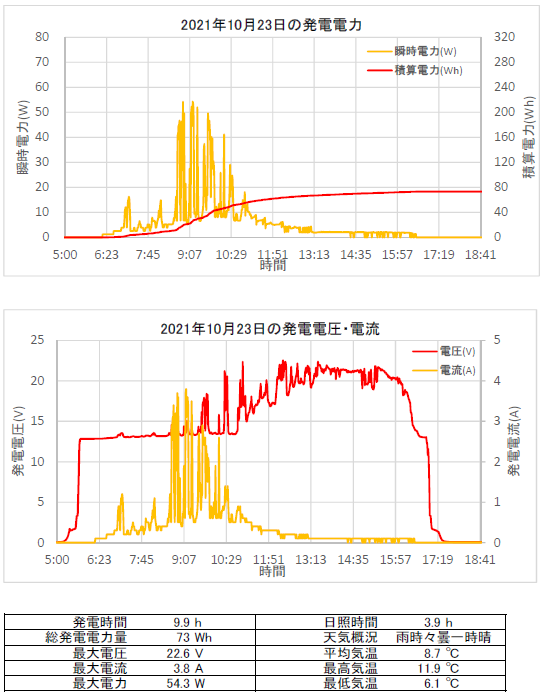

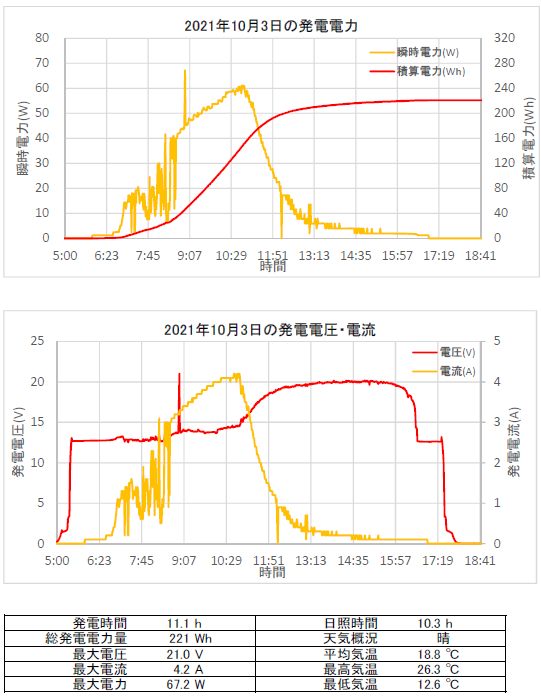

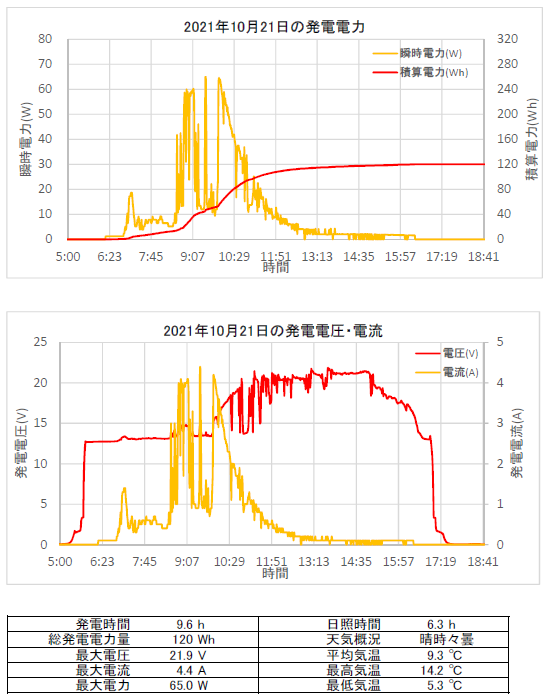

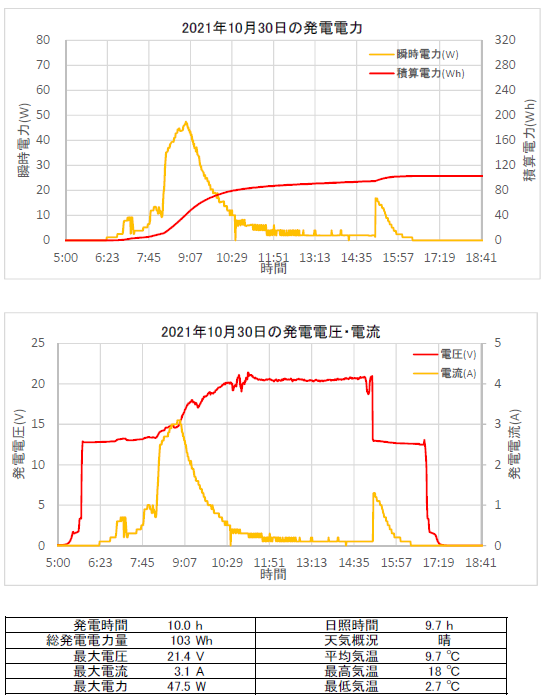

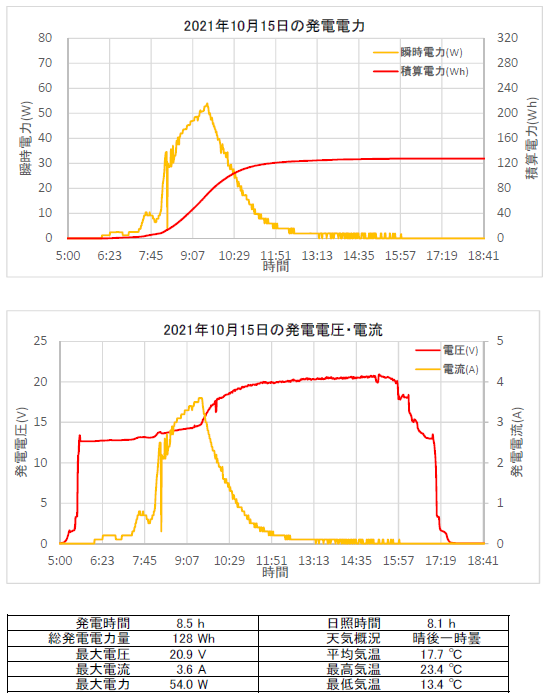

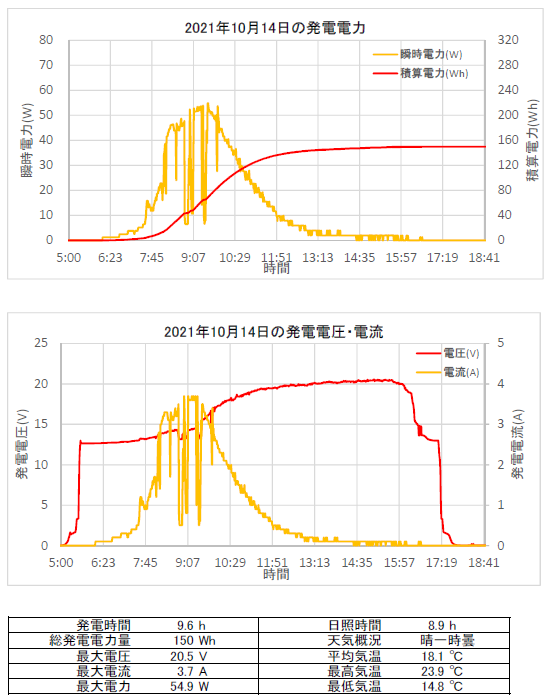

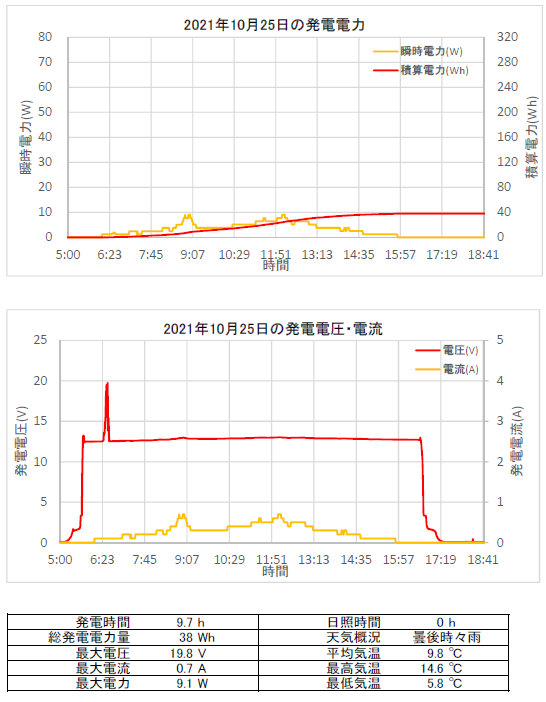

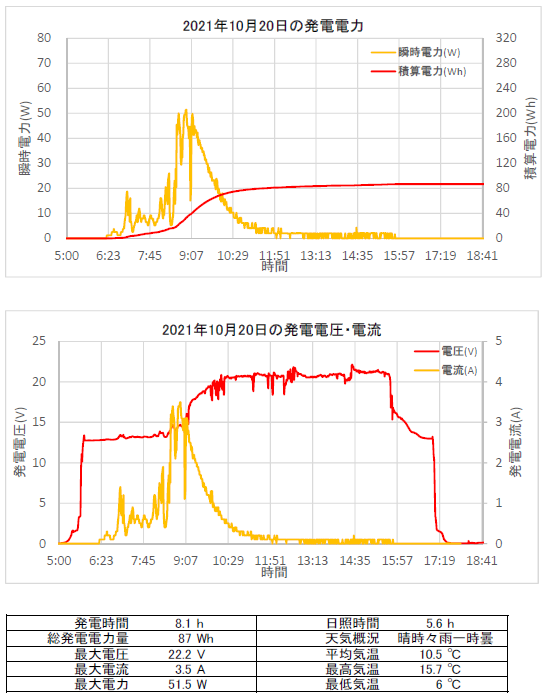

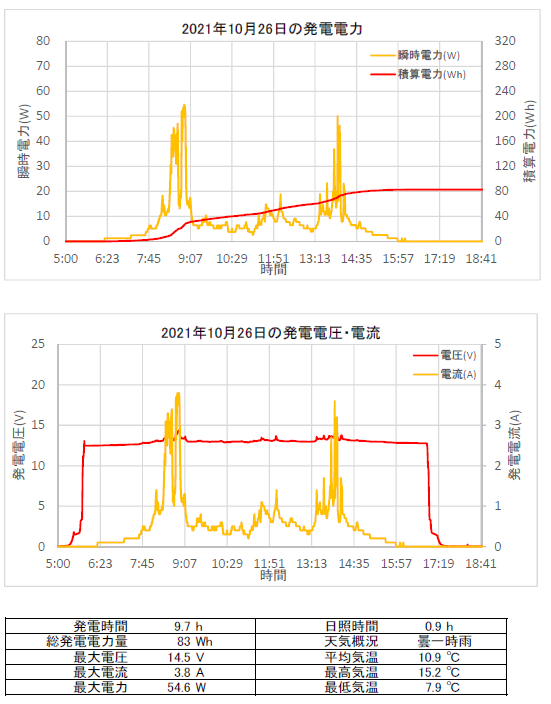

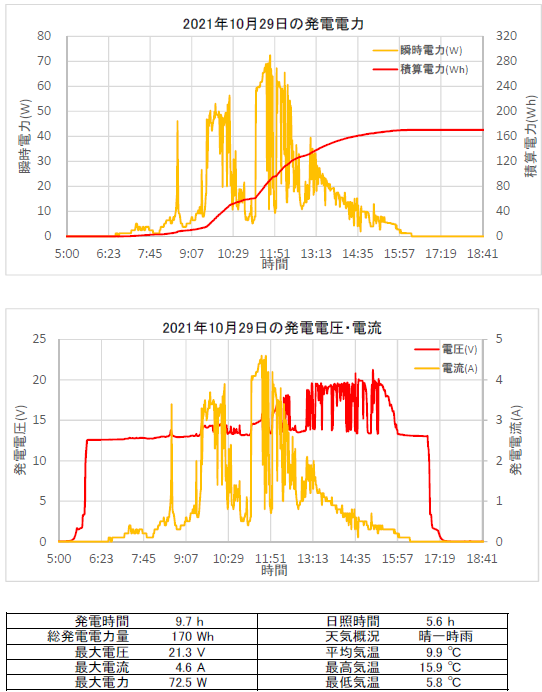

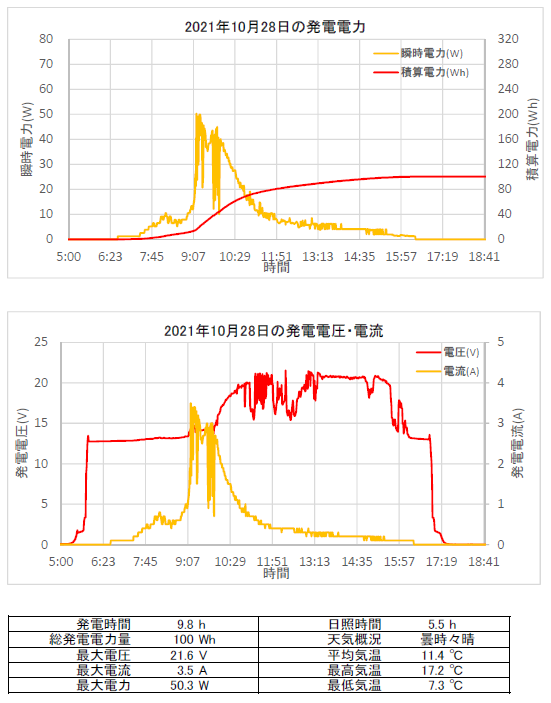

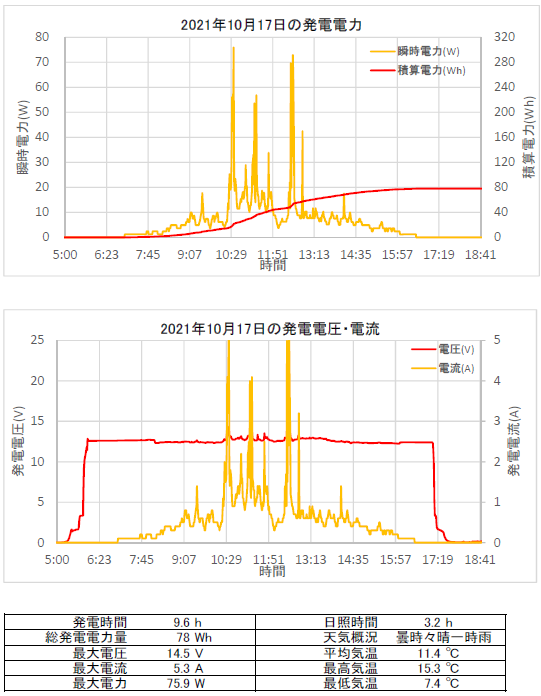

・10月1日~10月31日までの日々の発電特性を載せておく。

・上段が発電電力、下段が電圧と電流を示す。

f:id:lupoGTI:20211107183213p:plain

f:id:lupoGTI:20211107183224p:plain

f:id:lupoGTI:20211107183233p:plain

f:id:lupoGTI:20211107183241p:plain

f:id:lupoGTI:20211107183249p:plain

f:id:lupoGTI:20211107183258p:plain

f:id:lupoGTI:20211107183306p:plain

f:id:lupoGTI:20211107183317p:plain

f:id:lupoGTI:20211107183326p:plain

f:id:lupoGTI:20211107183336p:plain

f:id:lupoGTI:20211107183343p:plain

f:id:lupoGTI:20211107183352p:plain

f:id:lupoGTI:20211107183400p:plain

f:id:lupoGTI:20211107183414p:plain

f:id:lupoGTI:20211107183422p:plain

f:id:lupoGTI:20211107183432p:plain

f:id:lupoGTI:20211107183440p:plain

f:id:lupoGTI:20211107183449p:plain

f:id:lupoGTI:20211107183459p:plain

f:id:lupoGTI:20211107183508p:plain

f:id:lupoGTI:20211107183517p:plain

f:id:lupoGTI:20211107183526p:plain

f:id:lupoGTI:20211107183533p:plain

f:id:lupoGTI:20211107183543p:plain

f:id:lupoGTI:20211107183550p:plain

f:id:lupoGTI:20211107183557p:plain

f:id:lupoGTI:20211107183605p:plain

f:id:lupoGTI:20211107183613p:plain

f:id:lupoGTI:20211107183623p:plain

f:id:lupoGTI:20211107183631p:plain

f:id:lupoGTI:20211107183639p:plain



4.次回の課題

・引き続き、電力測定を行う。
