ぽんこつエンジニ屋のDIYぷち発電プロジェクト(第二十九回)

独立型小電力ソーラー発電システムを作ろう

<第二十九回> -11月の発電量測定-
概要

 思い付きで小電力のソーラー発電システムを作ることにして、システムが完成して運用を開始し、2020年8月より発電電力の測定を開始した。



1.第二十九回の目的

 2021年11月1日~11月30日までのデータが取得できたので、結果をまとめる。



2.11月の発電電力測定結果

・HIOKI製のデータロガーを使い、ソーラーパネルの電圧と電流のログを取得した。(詳細は第十二回・第十三回に記載)

f:id:lupoGTI:20200808171807j:plain

f:id:lupoGTI:20200808171812j:plain

f:id:lupoGTI:20201125215625j:plain



・11月1日から30日まで、30日間分を取得した。

 ・表29-1にソーラーパネルの発電電力と、同期間中の使用電力を示す。



表29-1 11/1~11/30のソーラーパネルの発電電力と、同期間中の使用電力

ソーラーパネル発電電力 使用電力
瞬時電力(W) 15.4 瞬時電力(W) 18.7
発電時間(h) 281 使用時間(h) 115
総発電電力量(kWh) 4.34 使用電力量(kWh) 2.2
一日平均発電電力量(Wh) 146 一日平均使用電力量(Wh) 72.1


・11月の一日当たりの平均の発電電力量は146Whとなった。

・使用電力量と発電電力量からシステム全体の効率を求めると、

  2.2/ 4.34 = 49.6%

 となった。

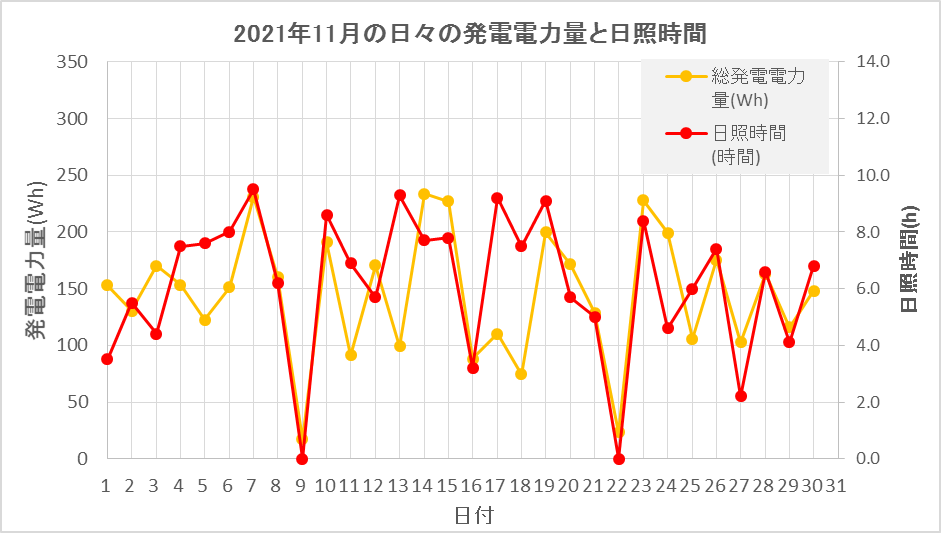

・図29-1に11月のソーラーパネルの日々の発電電力量と日照時間の関係を示す。

 (日照時間のデータは、気象庁のHPから該当期間の長野市の日照時間をダウンロードしたもの)

f:id:lupoGTI:20211212142302p:plain

   図29-1 ソーラーパネルの日々の発電電力と日照時間の関係

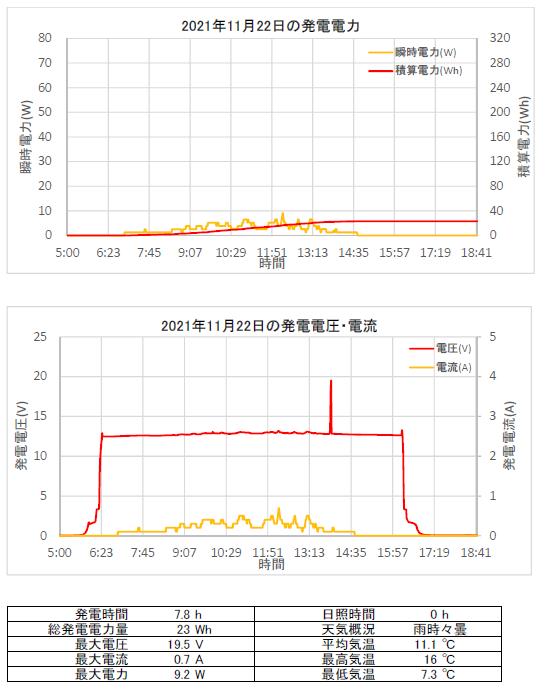

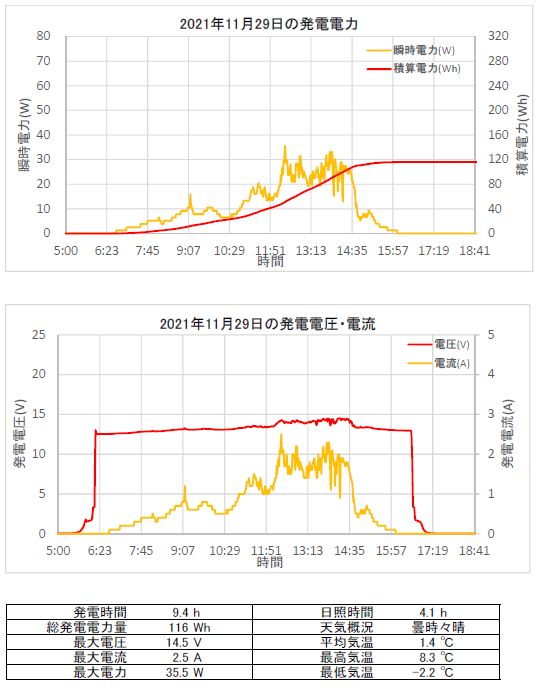

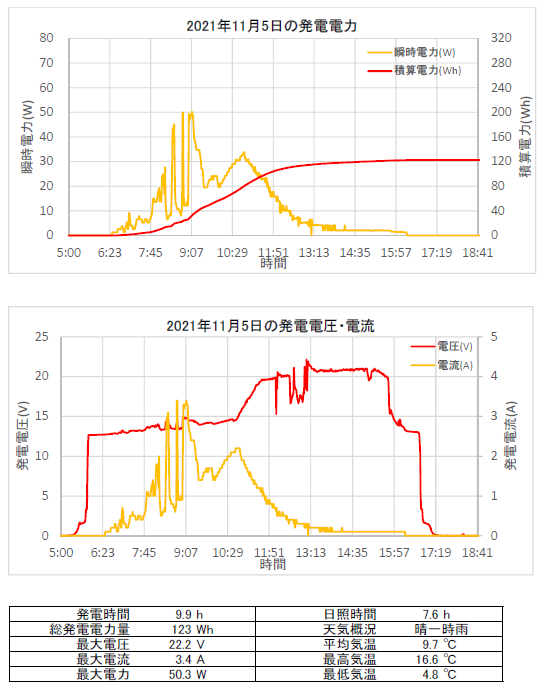

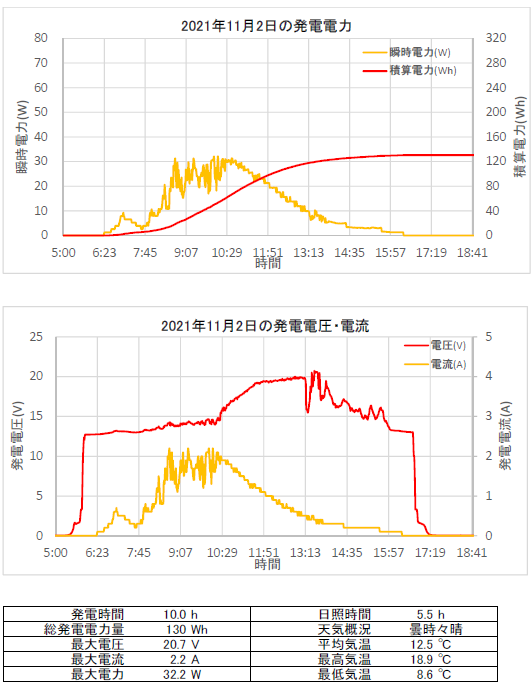

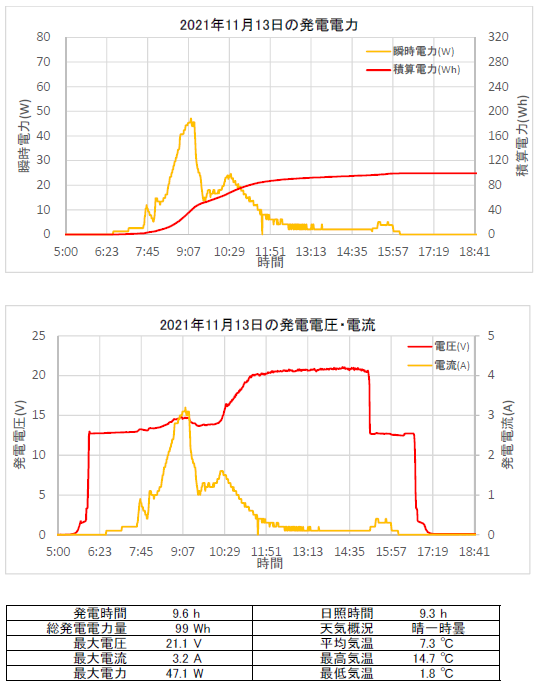

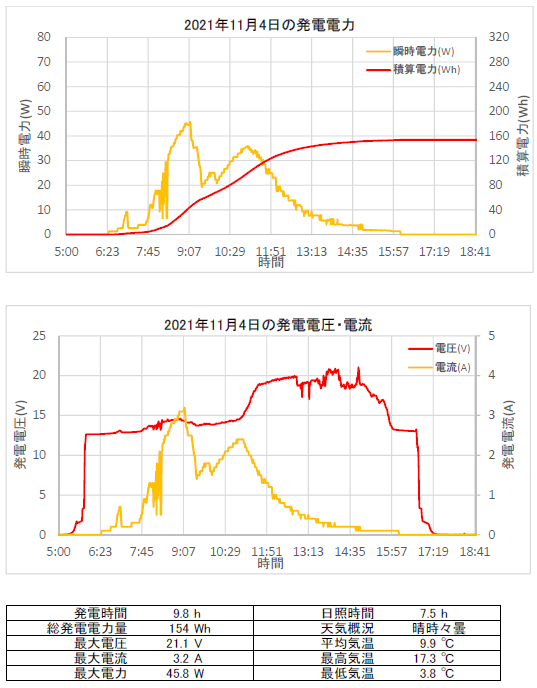

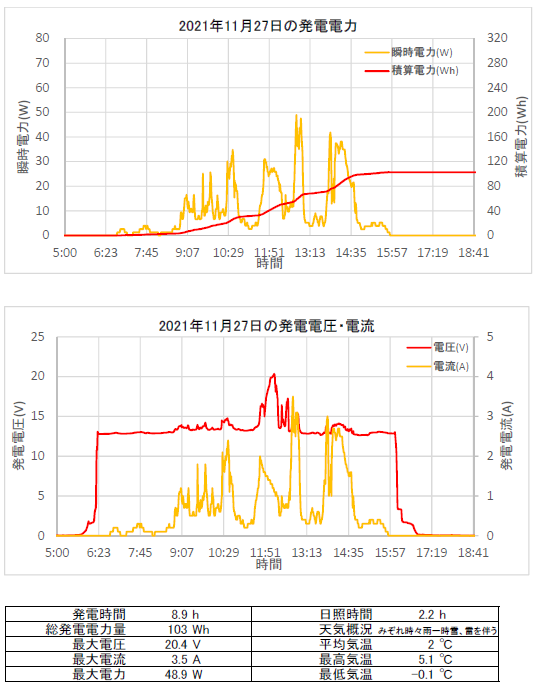

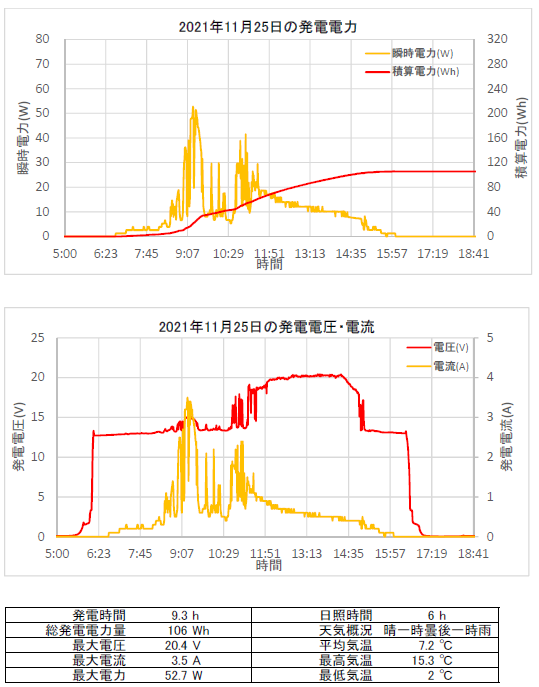

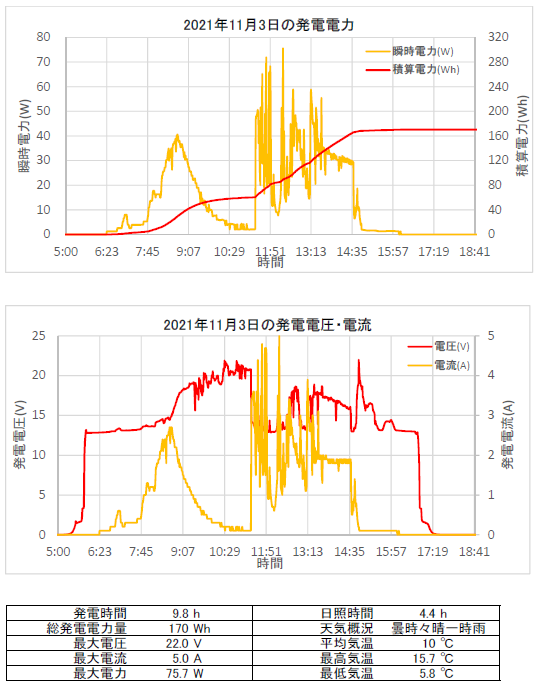

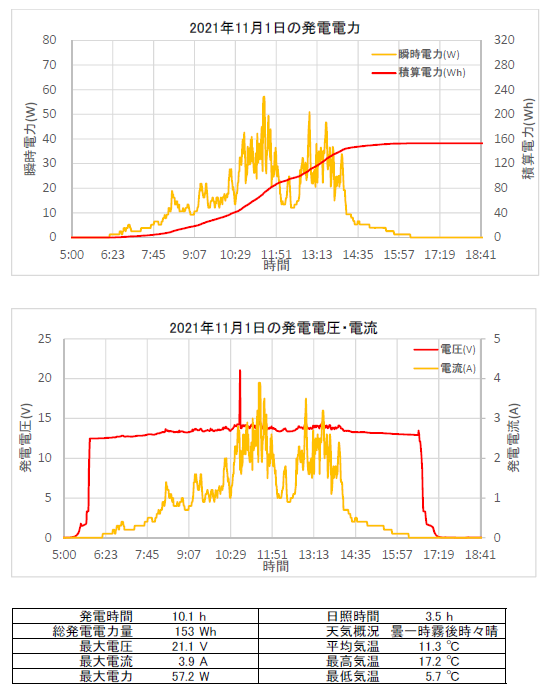

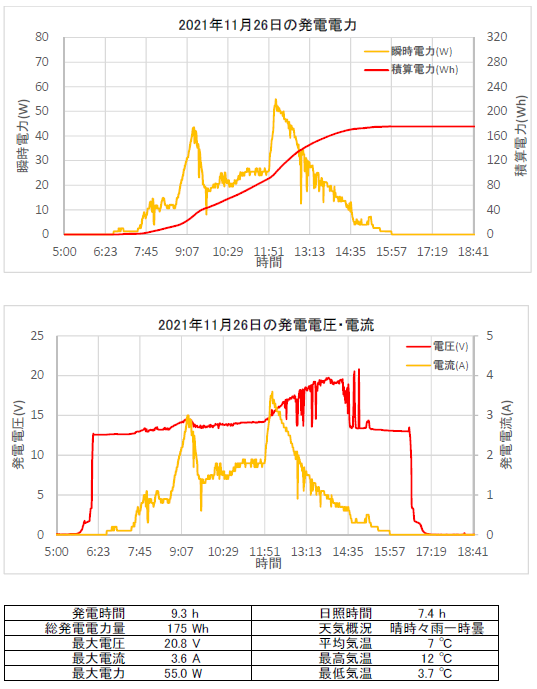

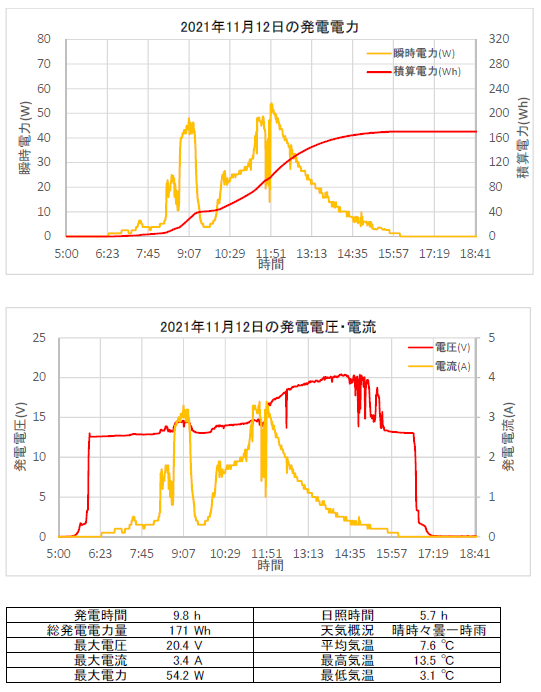

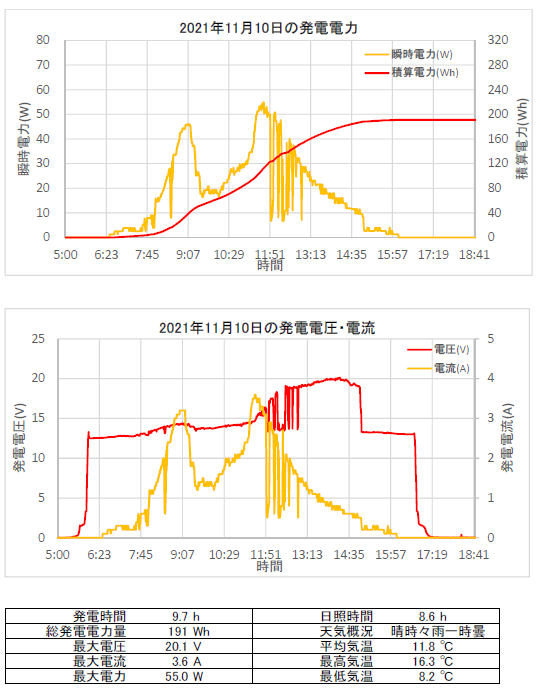

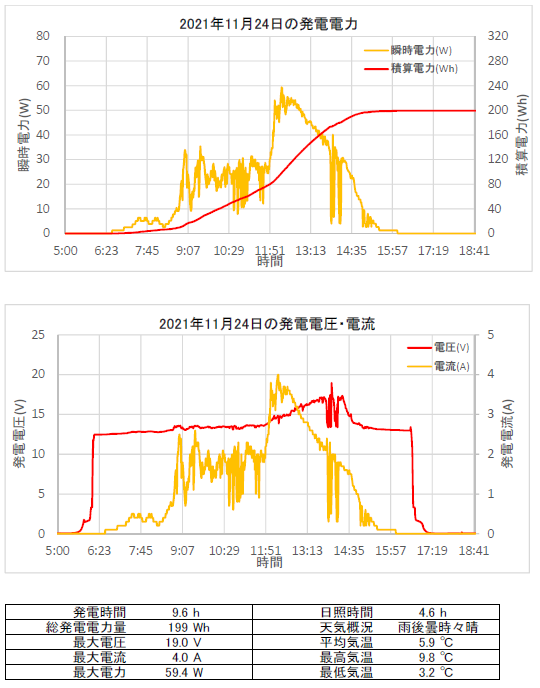

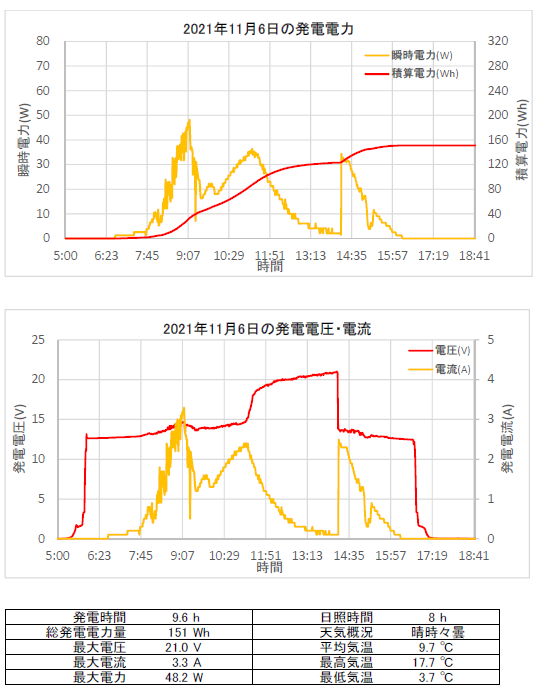

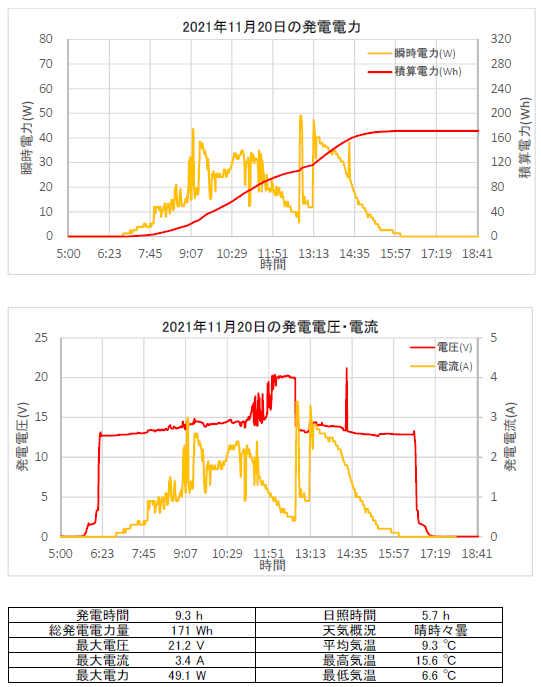

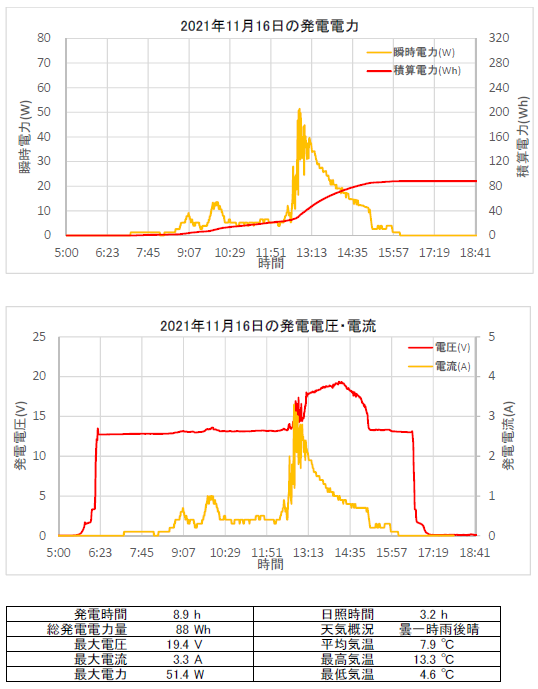

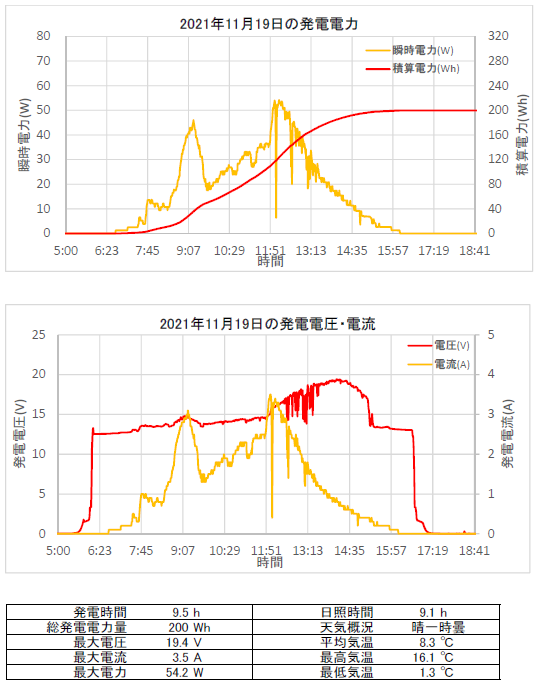

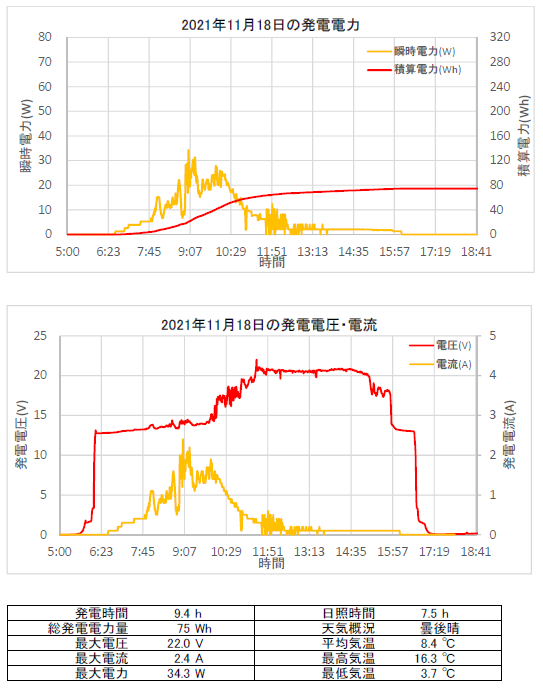

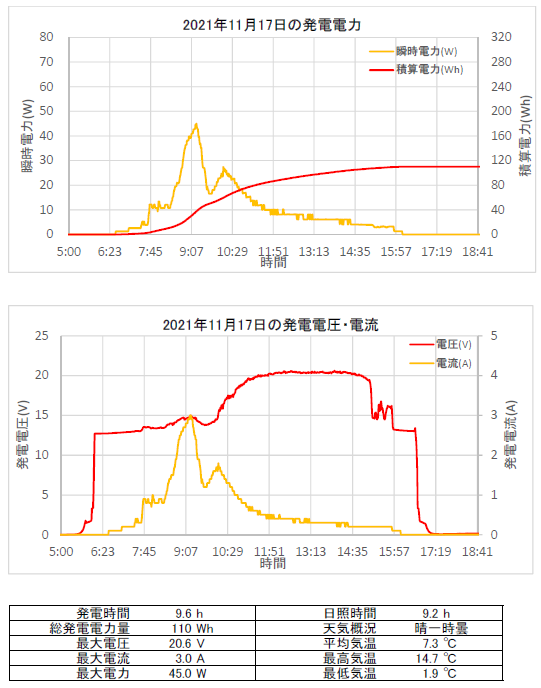

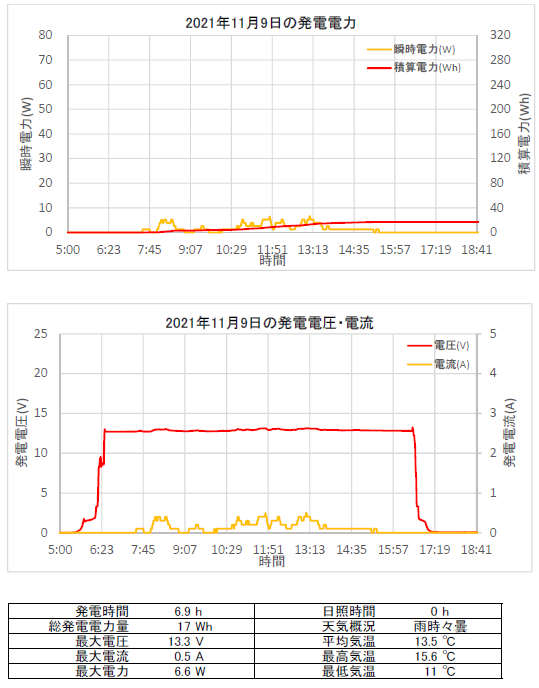

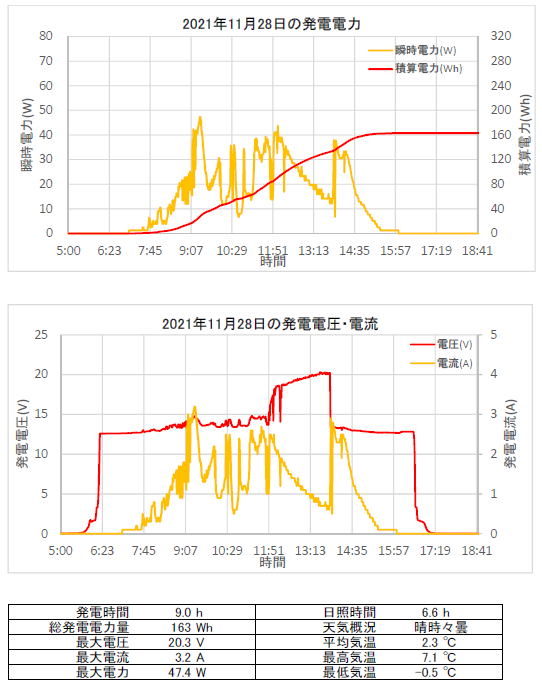

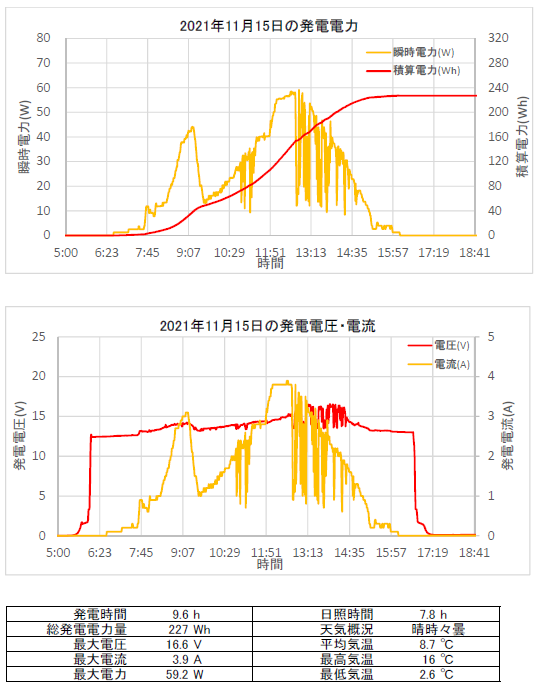

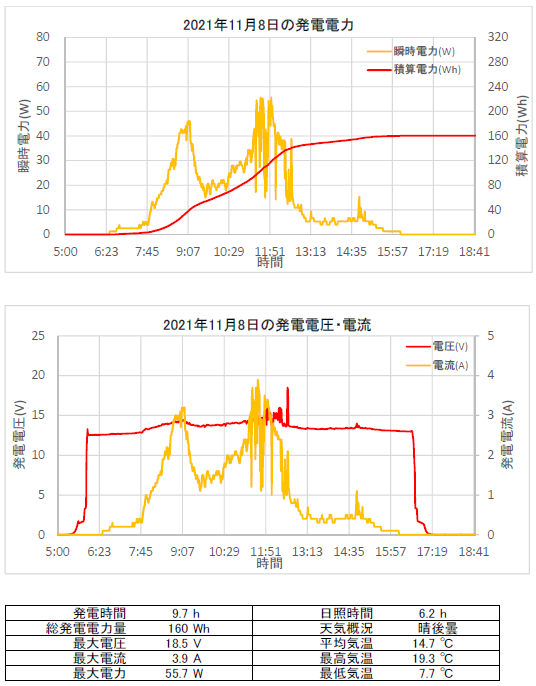

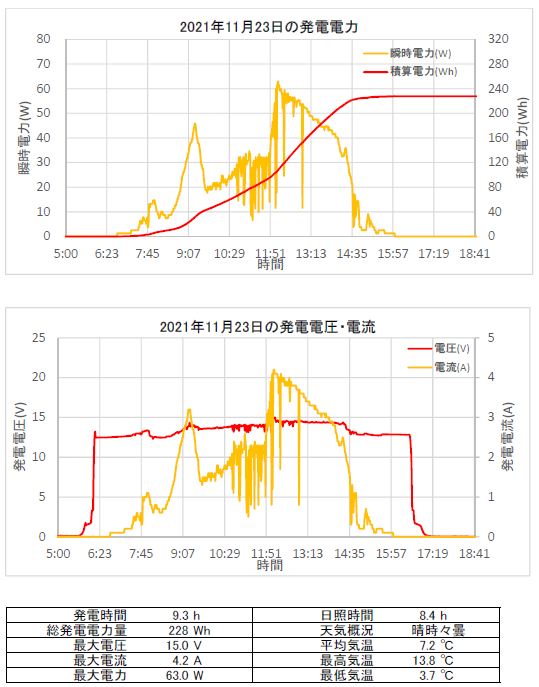

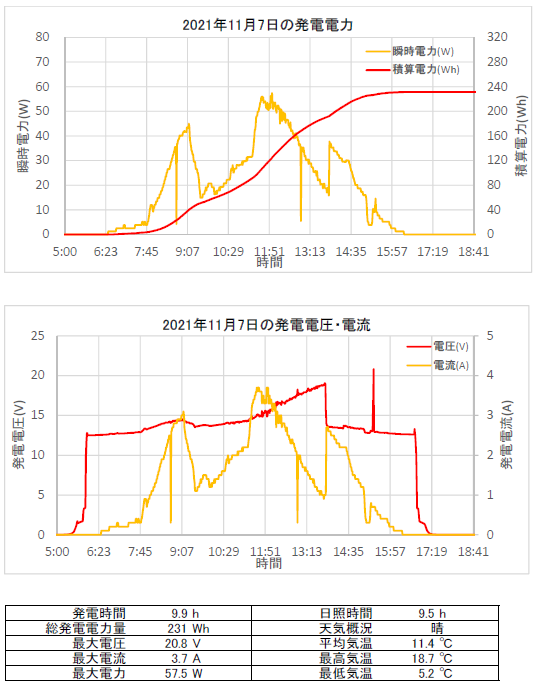

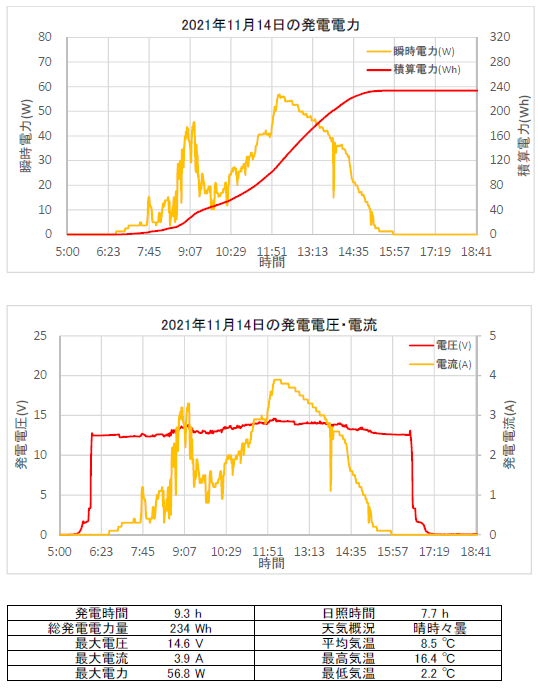

・11月1日~11月30日までの日々の発電特性を載せておく。

・上段が発電電力、下段が電圧と電流を示す。

f:id:lupoGTI:20211212142423p:plain

f:id:lupoGTI:20211212142433p:plain

f:id:lupoGTI:20211212142444p:plain

f:id:lupoGTI:20211212142455p:plain

f:id:lupoGTI:20211212142525p:plain

f:id:lupoGTI:20211212142534p:plain

f:id:lupoGTI:20211212142543p:plain

f:id:lupoGTI:20211212142554p:plain

f:id:lupoGTI:20211212142604p:plain

f:id:lupoGTI:20211212142613p:plain

f:id:lupoGTI:20211212142621p:plain

f:id:lupoGTI:20211212142629p:plain

f:id:lupoGTI:20211212142639p:plain

f:id:lupoGTI:20211212142649p:plain

f:id:lupoGTI:20211212142657p:plain

f:id:lupoGTI:20211212142706p:plain

f:id:lupoGTI:20211212142716p:plain

f:id:lupoGTI:20211212142725p:plain

f:id:lupoGTI:20211212142733p:plain

f:id:lupoGTI:20211212142742p:plain

f:id:lupoGTI:20211212142752p:plain

f:id:lupoGTI:20211212142804p:plain

f:id:lupoGTI:20211212142812p:plain

f:id:lupoGTI:20211212142821p:plain

f:id:lupoGTI:20211212142830p:plain

f:id:lupoGTI:20211212142840p:plain

f:id:lupoGTI:20211212142848p:plain

f:id:lupoGTI:20211212142859p:plain

f:id:lupoGTI:20211212142907p:plain

f:id:lupoGTI:20211212142915p:plain



4.次回の課題

・引き続き、電力測定を行う。
