ぽんこつｴﾝｼﾞﾆ屋のDIYぷち発電プロジェクト（第二十五回）

独立型小電力ソーラー発電システムを作ろう

＜第二十五回＞　－車両バッテリー補充電用ソーラー発電システム－

概要

　思い付きで小電力のソーラー発電システムを作ることにして、システムが完成して運用を開始し、2020年８月より発電電力の測定を開始した。

　第二弾として、車のバッテリーを充電するソーラー発電システムを作ることにした。

１．第二十五回の目的

・あまり車に乗らないので、車のバッテリーがあがってしまわないか、常に気がかりだった。

・車に乗らない間、バッテリーを常に補充電できれば、バッテリーあがりの心配がなくなる。

・ソーラーパネルから車両バッテリーを充電する、車両バッテリー補充電用ソーラー発電システムを製作する。

２．回路図、部品表

・今回製作した車両バッテリー補充電用ソーラー発電システムの回路図を図２５－１、主要部品の部品表を表２５－１に示す。

　　図２５－１　車両バッテリー補充電用ソーラー発電システムの回路図

表２５－１　車両バッテリー補充電用ソーラー発電システムの主要部品の部品表

部番	名称	型名	ﾒｰｶ	数量
CNT1	充放電ｺﾝﾄﾛｰﾗｰ	SA-BA10	電菱	1
M1	電圧電流計	ﾃﾞｼﾞﾀﾙ電圧電流計	Diystudio	1
M2	電圧電流計	ﾃﾞｼﾞﾀﾙ電圧電流計	Diystudio	1
PS1	ｿｰﾗｰﾊﾟﾈﾙ	GW-012-E0F4	GWSOLAR	1
S1	ﾄｸﾞﾙｽｲｯﾁ	PU-71NH	ELPA	1
S2	ﾄｸﾞﾙｽｲｯﾁ	HK-TGS01H	ELPA	1
TB1	防水端子ﾎﾞｯｸｽ	TMC-3PG	ﾀｶﾁ電機工業	1
TB2	端子台	T1002	春日電機	1

３．選定した主要部品の紹介

・表２５－２に選定した主要部品の詳細を示す。

・部品費は14,000円程度になり、市販のものだと6,000円程度で購入できるものもあるようなので、かなりお高くなってしまった。

・盆休みの暇つぶしになったので、良しとしよう．．．。

www.kiryu-ginza.com

表２５－２　車両バッテリー補充電用ソーラー発電システムの主要部品の詳細

No.	品名	型名	メーカ	概略仕様 サイズ 重量	単価
1	ソーラーパネル	GW-012-E0F4	GWSOLAR	12W/12V系/0.64A 264x277x17mm 900g	¥   3,780
2	充放電コントローラ	SA-BA10	電菱	10A/12V/PWM方式 29x91x55mm 65g	¥   3,100
3	電圧計・電流計	デジタル電圧計電流計	Diy studio	Vcc:DC4.5～30V DC0～100V/10A 3個	¥     999
4	防水端子ボックス	TMC-3PG	タカチ電機工業	65×33×24mm 52g 3極/M3	¥     659
5	端子台	T1002	春日電機	30 x 20 x 20mm 32g 2極/M3.5	¥     200
6	収納コンテナ	B-2.3 クリア	アイリスオーヤマ	189x156x120mm 196g	¥     329
7	収納コンテナ(フタ）	C-1.5 クリア	アイリスオーヤマ	196x162x28mm 70G	¥     241
8	耐熱ソフトビニルキャプタイヤ丸型コード (ﾊﾟﾈﾙ～ｺﾝﾄﾛｰﾗ間接続用)	S-VCTF0.75X2芯	富士電線工業	2芯/0.75mm^2/φ6.6/20m	¥   3,390
9	バッテリークリップ	8865	エーモン	174 x 108 x 22mm 60g DC12V・240W以下/DC24V･480W以下 20A(MAX) 適合コードサイズ：0.5～2sq相当	¥     623
				合計	¥ 14,323

・ソーラーパネルはGWSOLAR製の12Wの単結晶の並列タイプにした。

・後から考えれば、アモルファス結晶のもっと安いパネルにして、コスダウンしてもよかったな．．．。

GWSOLAR 12W/12V系【超小型・軽量・高効率単結晶太陽光パネル/サイズ: 26.4X27.7X1.7cm /質量: 900g】逆流防止ダイオード付き/単結晶PERC太陽電池のEclipse Off-gridシリーズ/スモールサイズ・次世代型ソーラーパネル/バスバーレス仕様・船舶・小型発電に最適 GWソーラー（型番: GW-012-E0F4）

・充放電コントローラは、先に製作したシステムと同じものにした。

電菱 太陽電池充放電コントローラー Solar Amp B 10A/12V SA-BA10

・モニタ用の電圧・電流計も、先のシステムと同じものにした。

・精度はそれほどではないけれど、モニタ用なので気にしない。

DiyStudio 3個 DC 4.5～30V駆動0.28"デジタル電圧計電流計LEDパネル取付け型、DC 100V 10A測定、2色画面電圧電流メーター シャント内蔵付き 逆接続保護 表示高精度0.01V 0.01A(赤と青のディスプレイ)

・ソーラーパネルから充放電コントローラー間は延長ケーブルが必要で、ソーラーパネルのケーブルと延長ケーブルの接続点は屋外になるので、防水の端子ボックスを使用した。

www.monotaro.com

・延長ケーブルと充放電コントローラー間は下記の端子台で接続した。

春日電機 組端子台 標準形 (セルフアップ) 極数2 T1002

・充放電コントローラーを収納するコンテナは、アイリスオーヤマの小型のものを使用した。

アイリスオーヤマ コンテナ BOXコンテナ B-2.3 クリア

アイリスオーヤマ コンテナ BOXコンテナ フタ C-1.5 クリア

・ソーラーパネルは車庫の近くに置きたかったけれど、車庫は家の北側にあり、日当たりが悪いため、ソーラーパネルは家の南側に設置した。

・ソーラーパネルから、車庫に置いた充放電コントローラーまで、屋外をケーブルで引き回す必要があり、キャプタイヤタイプのケーブルを使用した。

・選定したものは、どうも屋内用のキャプタイヤだったけど、とりあえずそのまま使用した（ダメになったら交換すればいいや．．．）。

www.monotaro.com

・バッテリークリッップはエーモン製のもにした。

エーモン バッテリークリップ DC12V・240W以下/DC24V・480W以下 ロック式 8865

４．製作過程と完成状態

・製作過程の様子と設置完成状態を以下に示す。

＜ソーラーパネルと延長ケーブルの接続＞

＜バッテリークリップへの配線接続＞

＜充放電コントローラー収納コンテナの穴あけ加工と部品類の取付＞

＜充放電コントローラーの取付と配線＞

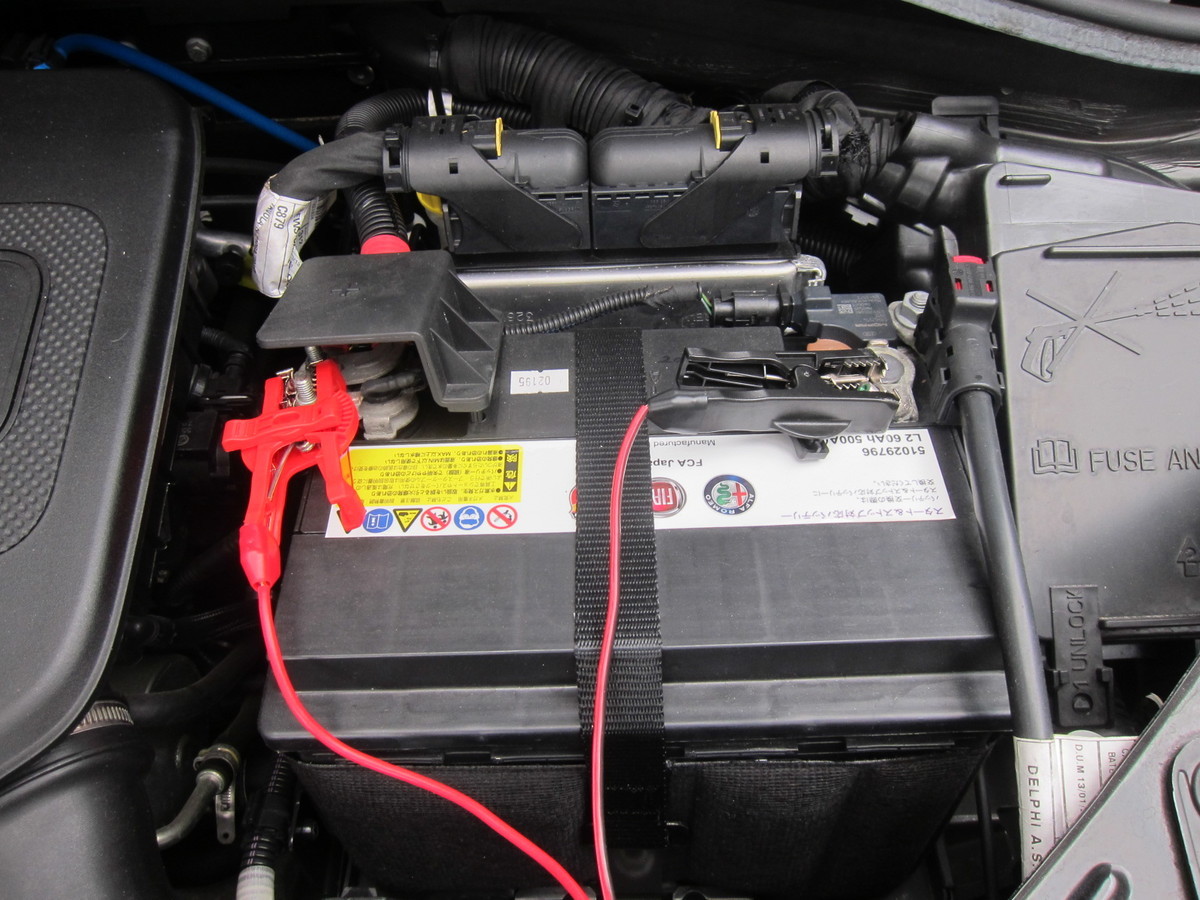

＜車両バッテリーへの接続状況＞

＜ソーラパネルの設置状況＞

＜試験状況＞

＜運用状況＞

・左側の液晶表示がソーラーパネルの電圧・電流、右側の表示がバッテリーの電圧値を示している。

・日当たりの良い状態で、600mA程度まで流れていたので（ソーラーパネルの仕様上の最大電流：640mA）、問題なく動いているようだ。

５．次回の課題

・引き続き、電力測定を行う。
