独立型小電力ソーラー発電システムを作ろう
＜第三十八回＞ －発電容量・蓄電容量アップ－
概要
思い付きで小電力のソーラー発電システムを作ることにして、2020年7月にシステムが完成して運用を開始し、2020年８月より発電電力の測定を開始した。
＜第十回 システム製作＞
＜第十五回 バッテリーの増設＞
＜第二十五回 車両バッテリー補充電用システムの製作＞
１．第三十八回の目的
前回、発電容量と蓄電容量を2倍に拡大するための部品を検討・入手したので、システムを組み上げる。
２．変更回路図・部品表
今回変更した部分を反映した回路図、主要部品を以下に示す。
図１ 変更回路図
表１ 主要部品 部品表
・これまで、二つのバッテリーB1とB2は何も考えずに並列接続していたけれど、二つのバッテリーに電位差があるため、電圧の高い方から低い方へ電流が流れ(循環電流）、結果的に損失につながる。
↓詳細は以下を参照
・B1とB2は同じメーカで、容量も変わらないので、顕著に損失が発生していることはなさそうだったけれど、今回追加するB3は容量が違うので対策することにした。
・ちゃんとした対策をすると、結構面倒なことになりそうなので、ダイオードを追加するだけの簡易的なものとした。
＜並列接続の循環電流対策＞
・充放電コントローラ(CNT1)から各バッテリー(B1～B3)へのラインにショットキーバリアダイオードD3、D4を追加した。
・充放電コントローラ(CNT1)からB3のラインは、充放電コントローラがB3の電圧を検出して制御できるようにするため、ダイオードは追加しない。
・各バッテリー(B1～B3)からインバーター(PS2)へ出力するラインにショットキーバリアダイオードD5～D7を追加した。
３．ソーラーパネルの増設（１枚→２枚）
・これまではソーラーパネル１枚で運用していて、今回２枚に増やすが、パネル固定用のアングルの長さがわずかに足りず、パネル１枚しか取り付けできない。

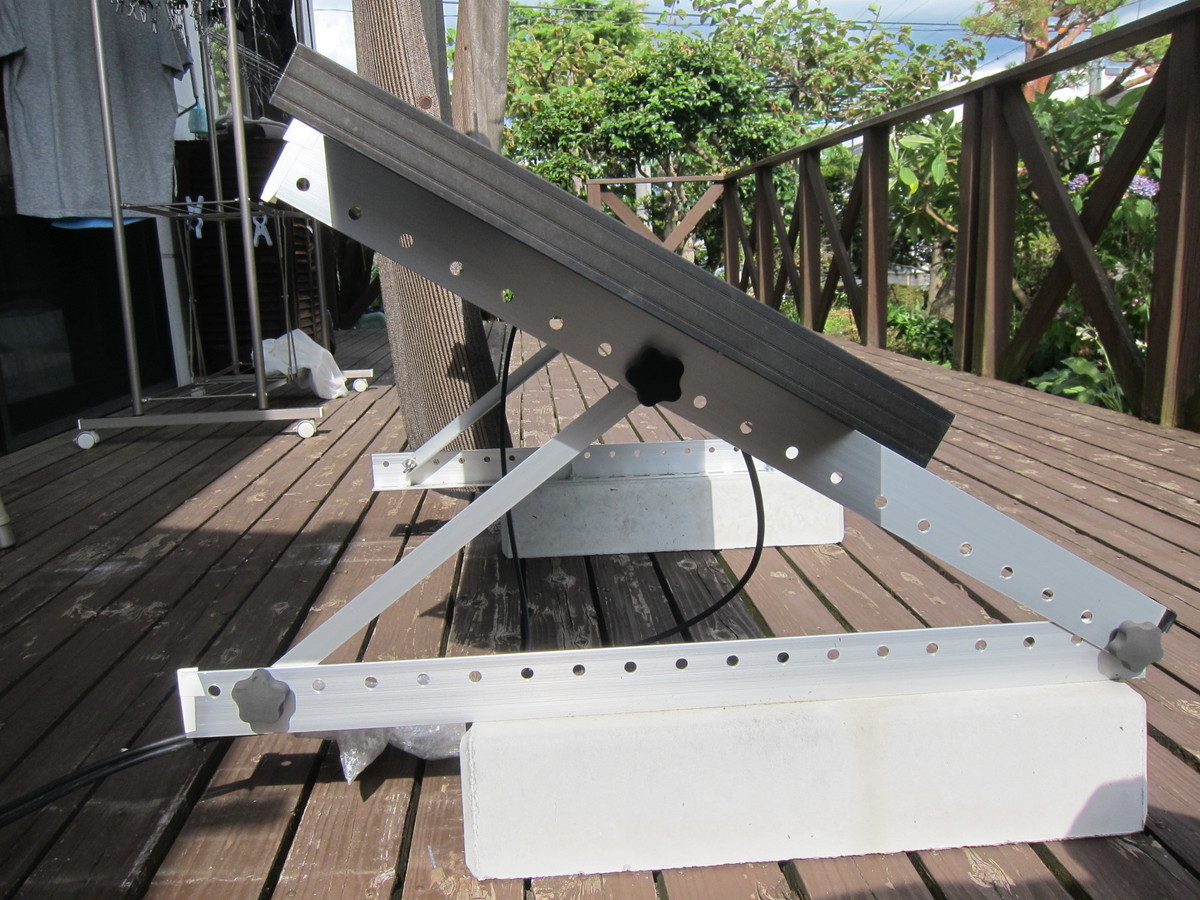

↓これまでのパネル取り付け状態
・追加でアングルを購入し、もともとのアングルに重ねて無理やり延長した。
↓追加アングルによる延長
・アングルを延長することにより、パネルを２枚取り付けることができた。
↓ソーラーパネル２枚取り付け状態
・２枚のパネルの並列接続は、Ｙ字タイプのMC4コネクタで接続した。
・ソーラーパネルの並列接続において、それぞれの出力電圧が異なるため、電圧の高い方から低い方へ電流が流れ込まないよう、出力端に突き合わせダイオードが必要となる。
・使用しているパネルにはダイオードが内蔵されていないようなので、ダイオードが内蔵されたMC4コネクタを購入した。
（見た目にダイオードが内蔵されているのかいないのか分からんので、一応テスターでダイオード特性をチェックした．．．）
↓２枚のソーラーパネル接続状況
４．装置の配線
・バッテリーの並列接続にダイオードが必要になったので、ダイオードと配線は端子台に接続することにした。
・端子台は物置にあった5mm圧の板を適当に切って、そこに固定した。
・コンテナの耐荷重量がよく分からんけれど、バッテリーをダイレクトに置くのはよろしくないかもしれないので、底に板を敷いておくことにした。
・実態配線状況を以下に示す（きったなくて分かりづらいかもしれませんが．．．）
・センスがないので、きれいに配線できなかったけれど、完成状態を載せておく。
５． 次回の課題
・来月8月より増設システムでの電力測定を行う。
