独立型小電力ソーラー発電システムを作ろう
＜第八十六回＞ －2026年 4月の発電量測定－
概要
思い付きで小電力のソーラー発電システムを作ることにして、2020年7月にシステムが完成して運用を開始し、2020年８月より発電電力の測定を開始した。
↓これまでの主な活動項目
＜第十回 システム製作＞
＜第十五回 バッテリーの増設＞
＜第二十五回 車両バッテリー補充電用システムの製作＞
＜第三十七、三十八回 発電・蓄電容量アップ＞
１．第八十六回の目的
２０２６年４月１日～４月３０日までのデータが取得できたので、結果をまとめる。
２．2026年 4月の発電電力測定結果
・HIOKI製のデータロガーを使い、ソーラーパネルの電圧と電流のログを取得した。（詳細は第十二回・第十三回に記載）
・４月１日から３０日まで、３０日間分を取得した。
・表１にソーラーパネルの発電電力と、同期間中の使用電力を示す。
表１ ４／１～４／３０のソーラーパネルの発電電力と、同期間中の使用電力
| ソーラーパネル発電電力 | 使用電力 | ||
| 瞬時電力(W) | 18.4 | 瞬時電力(W) | 22.8 |
| 発電時間(h) | 372 | 使用時間(h) | 175 |
| 総発電電力量(kWh) | 6.86 | 使用電力量(kWh) | 4.0 |
| 一日平均発電電力量(Wh) | 230 | 一日平均使用電力量(Wh) | 133.6 |
| 効率(%) | 58.2 | ||
・４月の一日当たりの平均の発電電力量は 230Wh となった。
・使用電力量と発電電力量からシステム全体の効率を求めると、
4.0/ 6.86 = 58.2 %
となった。
・図１に４月のソーラーパネルの日々の発電電力量と日照時間の関係を示す。
(日照時間のﾃﾞｰﾀは、気象庁のHPから該当期間の長野市の日照時間をﾀﾞｳﾝﾛｰﾄﾞしたもの）
図１ ソーラーパネルの日々の発電電力と日照時間の関係
図２～５に発電データ測定開始以来の「効率」、「使用電力量」、「発電電力量」、「日照時間」のデータを示す。
図２ 月毎の効率
図３ 月毎の使用電力量 （※１）
※１ ﾊﾞｯﾃﾘｰ容量：～2020/10まで32Ahx1、2020/11～2022/7まで32Ahx2、
2022/8～ 32Ahx2+75Ah

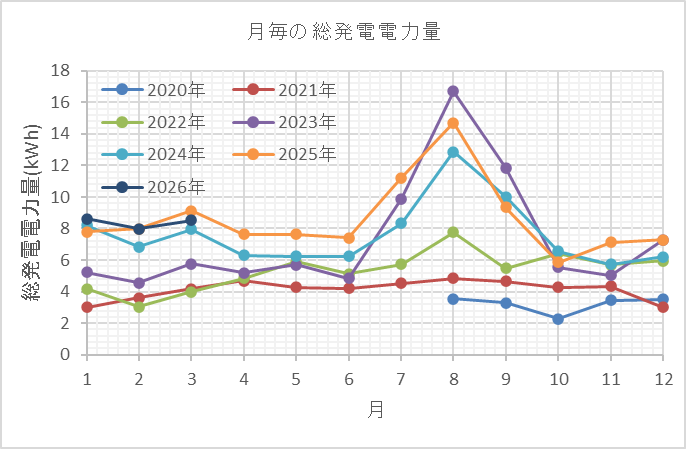

図４－１ 月毎の総発電電力量
図４－２ 一日の最大発電電力量
図４－３ 一日の平均発電電力量
図５－１ 月毎の最大日照時間
図５－２ 月毎の平均日照時間

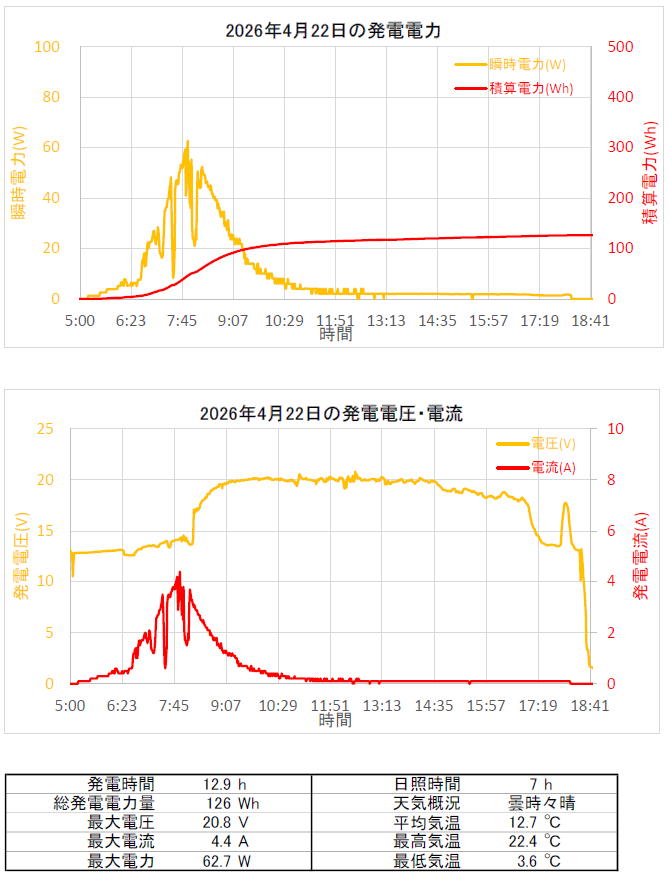

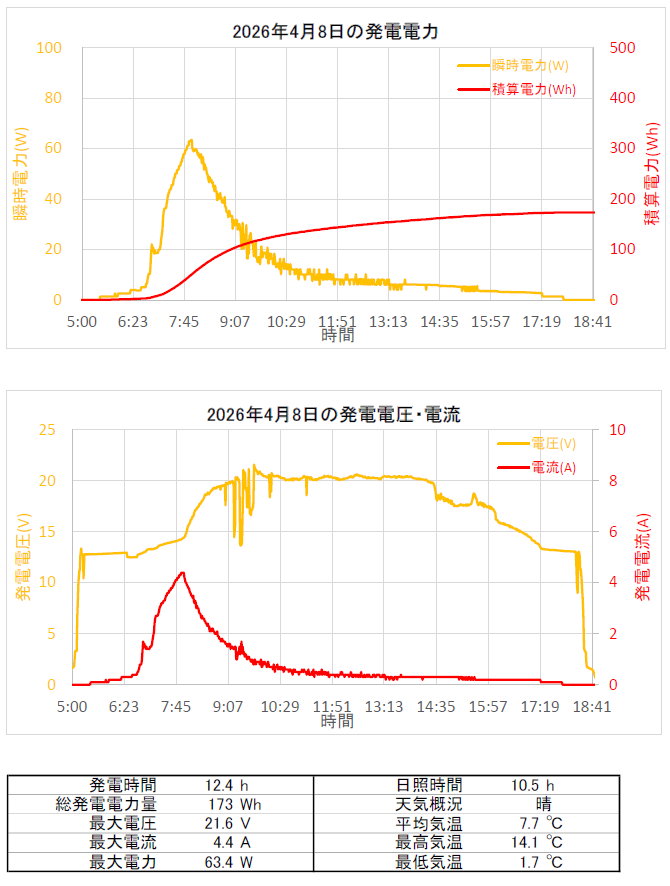

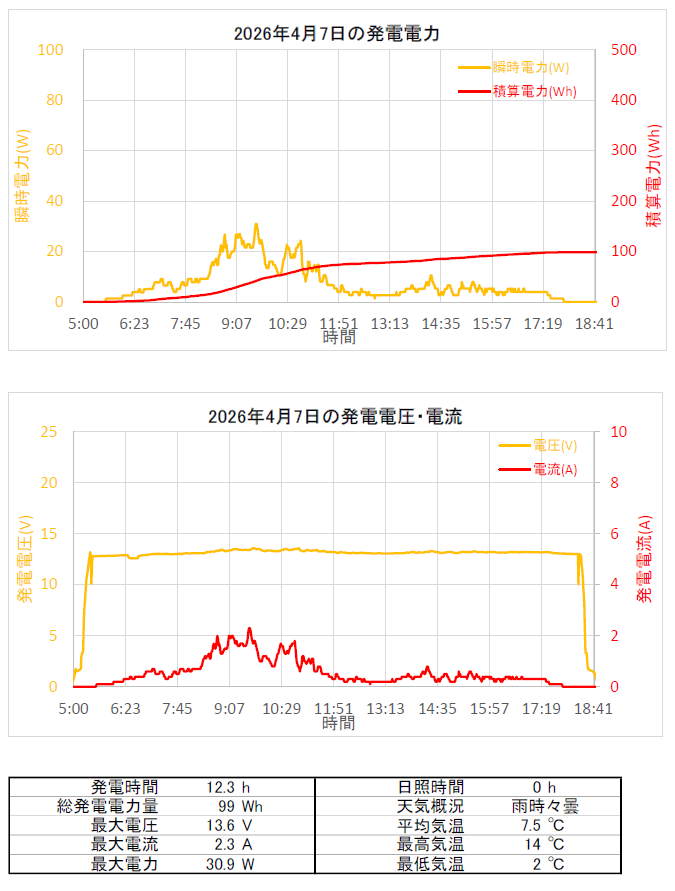

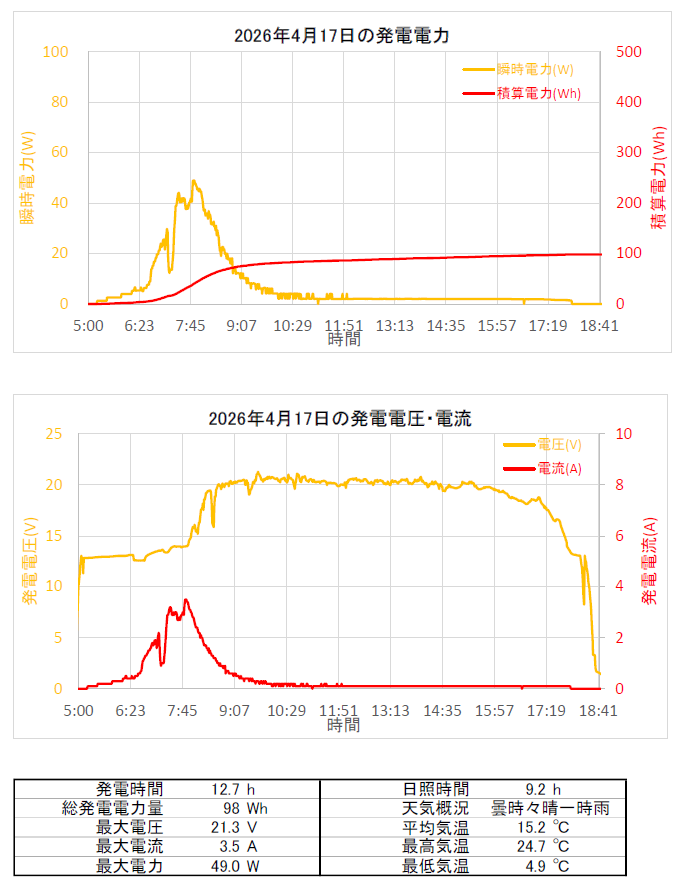

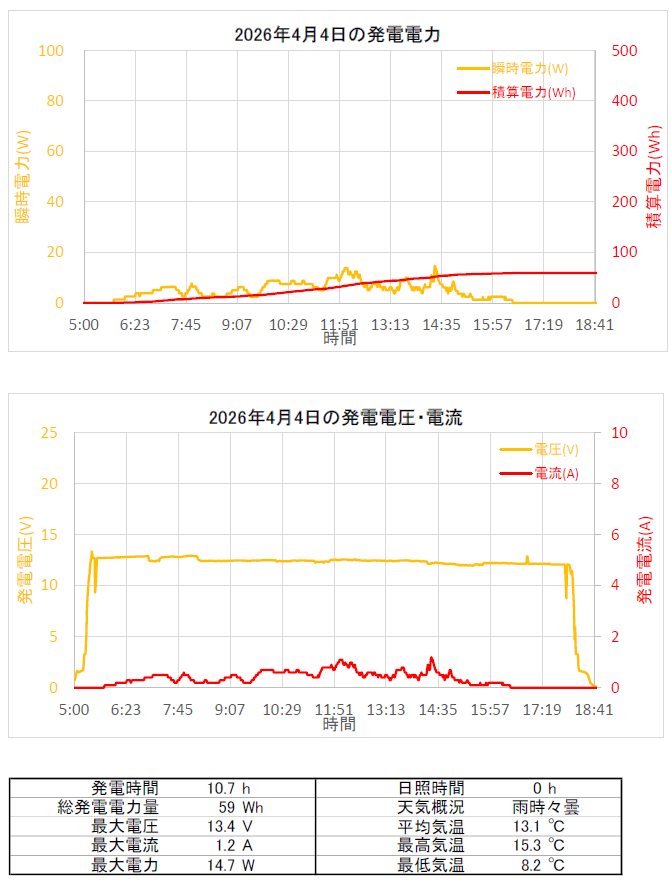

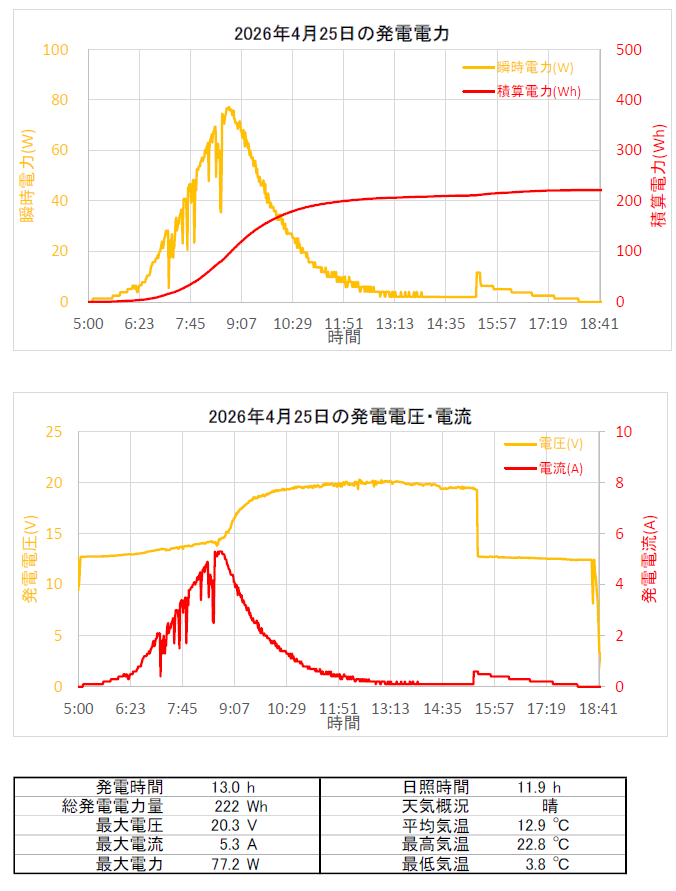

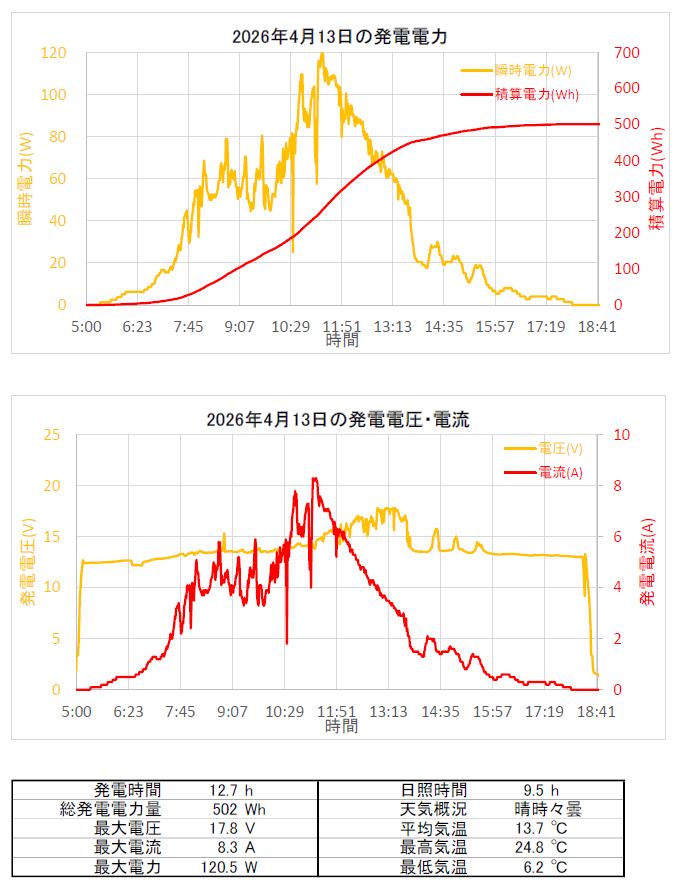

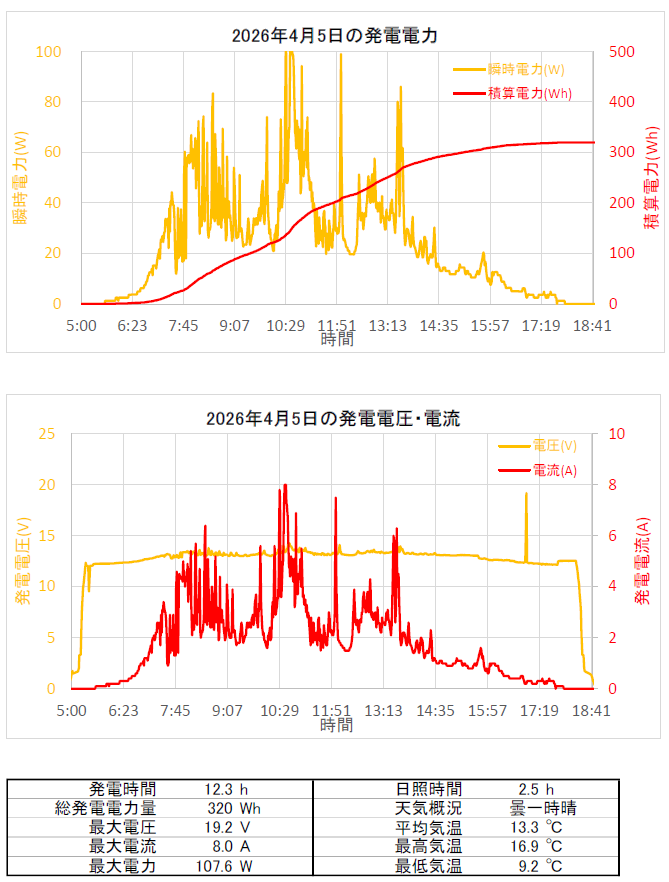

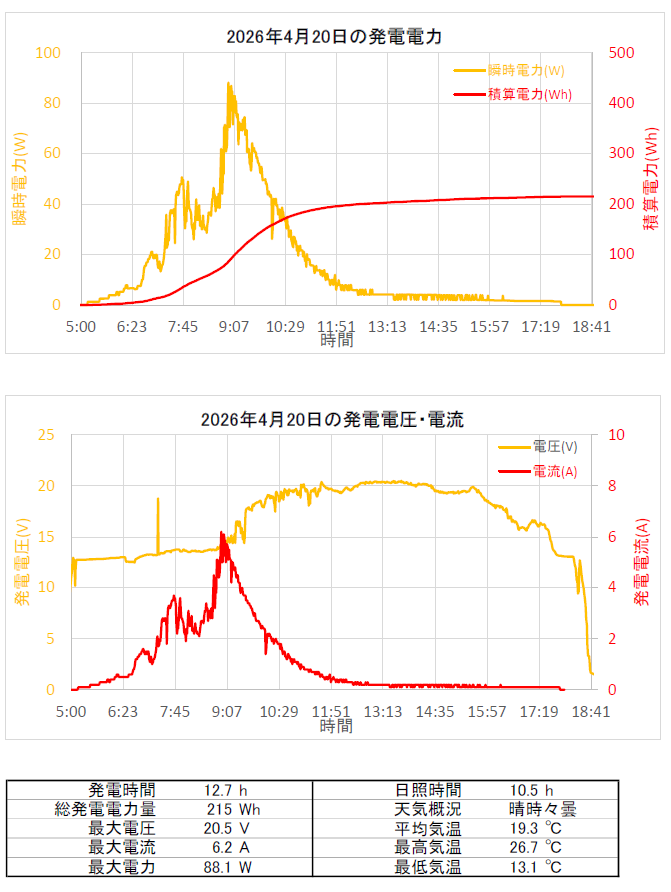

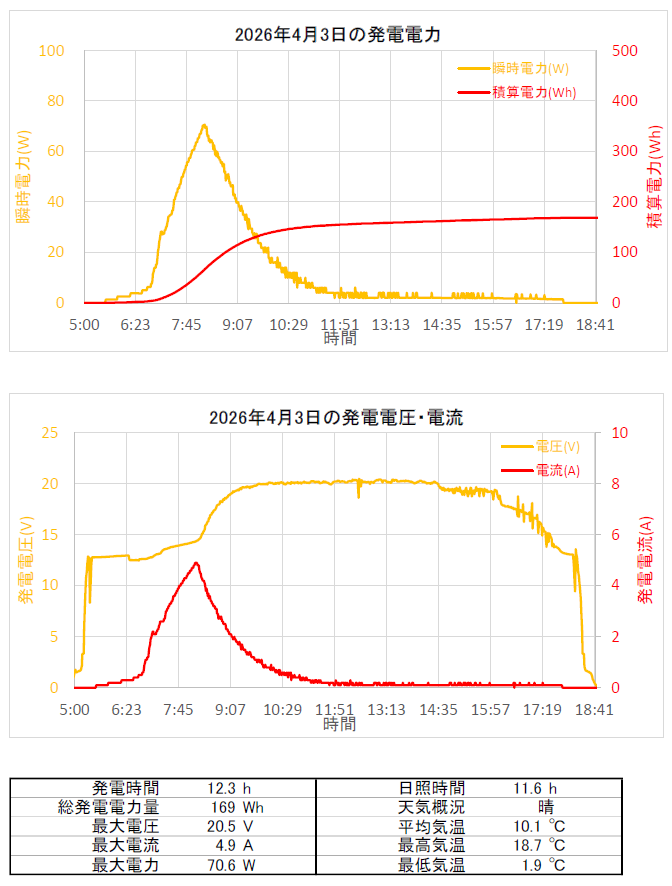

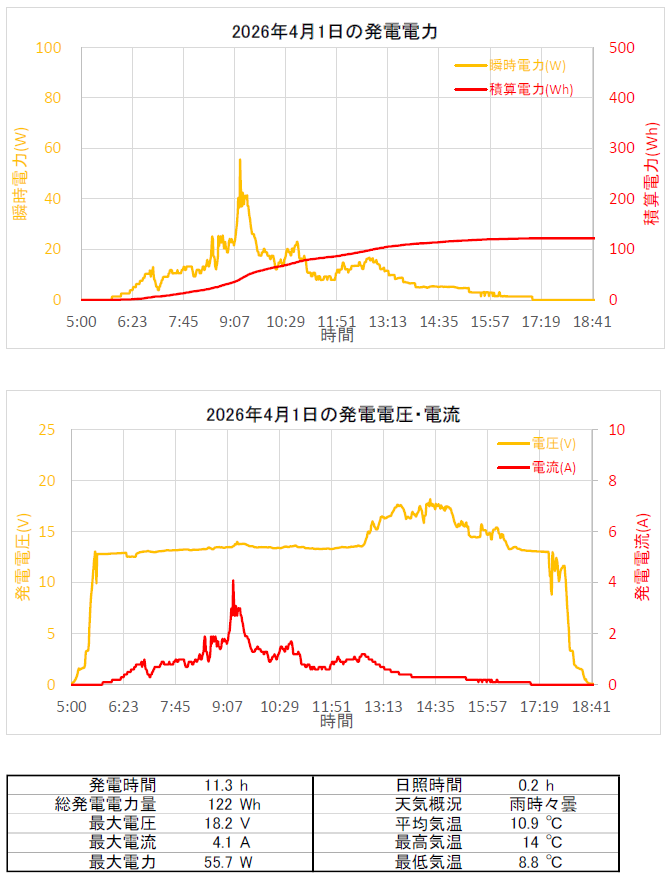

・４月１日～４月３０日までの日々の発電特性を載せておく。
・上段が発電電力、下段が電圧と電流を示す。
４．次回の課題
・引き続き、電力測定を行う。
